双相不锈钢焊接

2205材质的阀门能焊接吗？

双相不锈钢（Duplex

Stainless

Steel,简称DSS）双相不锈钢焊接工艺要点如下：

1.选用母材和焊接材料

双相不锈钢具有良好的耐点蚀性和应力腐蚀性,在铁路运盐敞车的设计制造中，具有良好的机械性能和焊接性能,防止氯化物对车身的腐蚀,双相不锈钢2205热轧钢板用于车身与盐的接触。其化学成分及力学性能见图1。

母材组织为奥氏体 铁素体,铁素体含量为45%(体积分数)R2209焊丝,焊丝直径为1.2mm。其化学成分及熔敷金属的力学性能见图2。

表中Ni和N偏高,有利于金属在焊接后达到铁素体和奥氏体含量的更佳比例。

2.焊接工艺

1)考虑到机车制造的特点,采用熔化极气体保护焊,选用ER2209焊丝,其化学成分及其熔融金属的力学性能见图2

A保护气体r 2%O2(体积分数),气流保护为18L/min。

2)焊接参数的选择对双相不锈钢的焊接尤为重要,如果焊接热输入过小，直接影响焊缝金属中铁素体的比例,如果热输入过大，可能会产生过多的铁素体组织,尽管有足够的奥氏体,但也会导致热影响区铁素体晶粒生长,降低焊接接头的力学性能。经过多次试验,所选焊接工艺参数见图3。

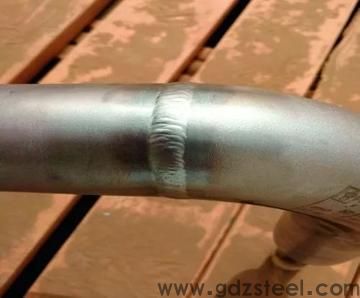

一共焊接了八道，焊接坡口和焊接顺畅

2205材料焊接要求？

素履独步

2205材料焊接要求，双相不锈钢2205具有良好的焊接性能，焊接冷裂纹和热裂纹的敏感性较小。焊接前不预热，焊接后不热处理。由于氮含量高，热影响区的单相铁素体化倾向较小。当焊接材料选择合理，焊接线能量控制时，焊接头具有良好的综合性能。
