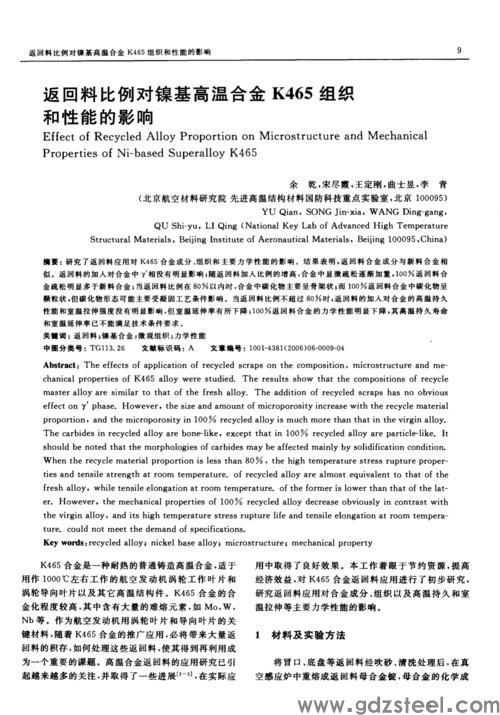

k465高温合金硬度(镍基高温合金718硬度)

高温合金GH4169的硬度是多大

GH4169的标准热处理制度：950-980℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h炉冷至620℃±5℃，8h，空冷

标准热处理的室温硬度为：HBS 346-450

gh4169的硬度做好时效处理 硬度在HRC45左右gh4169特性及应用领域概述：

该合金在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。

gh4169工艺性能与要求：

1、因gh4169合金中铌含量高,合金中的铌偏析程度与治金工艺直接有关。

2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大于508mm。

3、经均匀化处理的合金具有良好的热加工性能，钢锭的开坯加热温度不得超过1120℃。

4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

5、合金具有满意的焊接性能，可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接gh4169的硬度在常温下合金的机械性能的更小值:

合金抗拉强度

Rm N/mm2屈服强度

RP0.2N/mm2延伸率

A5 %布氏硬度 HB

固溶处理96555030≤363

硬度需根据您要求的交货状态来确定的GH4169硬度，做过时效之后硬度大概HRC45左右。

GH4169特性及应用领域概述：

该合金在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能良好。能够制造各种形状复杂的零部件，在宇航、核能、石油工业及挤压模具中，在上述温度范围内获得了极为广泛的应用。

GH4169相近牌号：

Inconel 718、UNS NO7718(美国)、NC19FeNb(法国)、W.Nr.2.4668(德国)

GH4169?金相组织结构：

该合金标准热处理状态的组织由γ基体γ'、γ"、δ、NbC相组成。

GH4169工艺性能与要求：

1、因GH4169合金中铌含量高,合金中的铌偏析程度与治金工艺直接有关。

2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大于508mm。

3、经均匀化处理的合金具有良好的热加工性能，钢锭的开坯加热温度不得超过1120℃。

4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

5、合金具有满意的焊接性能，可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接。

GH4169主要规格：

GH4169无缝管、GH4169钢板、GH4169圆钢、GH4169锻件、GH4169法兰、GH4169圆环、GH4169焊管、GH4169钢带、GH4169直条、GH4169丝材及配套焊材、GH4169加工件

向左转|向右转

向左转|向右转

上海秉争实业执行军标GJB713-89冶炼、轧制、锻造的GH4169高温合金钢。

一般适合用于用直径16～115(mm)的热轧和锻制的圆棒。

GH4169化学成分：

碳C:≤0.08;

锰Mn:≤0.35;

硅Si:≤0.35;

磷P:≤0.015;

硫S:≤0.015;

铬Cr:17.0～21.0；

镍Ni:50.0～55.0；

钼Mo:2.80～3.30；

铌Nb:4.75～5.50；

钛Ti:0.65～1.15；

铝Al:0.20～0.80；

钴Co:≤1.00；

磞B:≤0.006；

铜Cu:≤0.30；

Mg:≤0.01.

GH4169力学性能：

1、瞬时拉伸性能：

1):抗拉强度MPa:温度/室温℃≥1275；温度/650℃≥1000;温度/-196℃≥1470.

2):屈服强度MPa:温度/室温℃≥1035；温度/650℃≥860.

3):伸长率%:温度/室温℃≥12；温度/650℃≥12;温度/-196℃≥12.

4):断面收缩率%:温度/室温℃≥15；温度/650℃≥15;温度/-196℃≥20.

2、冲击功AK J:温度/室温℃≥32.

3、持久性能(690MPa):

1):寿命h:温度650℃≥32.

2):伸长率%:温度650℃≥4.

硬度HB:温度/室温℃≥331.

GH4169冶炼方法：合金采用真空感应炉+电渣重熔或真空感应炉+真空自耗重熔方法；当改变熔炼工艺时应征得需方同意、当需方要求指定某一工艺时，应在合同中注明。

交货状态：圆棒不经热处理交货，其表面应磨光或车光交货，经需方同意也可以黑皮交货。

GH4169热处理制度：

1)固熔处理：950～980℃、在选定温度下±10℃保温1h,空冷。

2):时效处理：在720℃±10℃保温8h、炉冷150℃/至620℃±10℃保温8h，空冷。

gh4720li合金的硬度多少

GH4720Li合金是在Udimet720合金（国内牌号GH4720）的基础上发展而来的，其合金化程度非常高，主要强化相γ'相在服役状态下高达40%～50%，居变形高温合金之首，属于典型的难变形高温合金。因此，对GH4720Li合金热变形行为的研究，一直是学术界和工程界研究的热点。

超塑性成形具有塑性高、变形抗力小、可一次精密成形、成形零件质量好等优点，已在多种高温合金中得到应用。借助超塑成形工艺实现难变形高温合金的易成型能力，越来越受到重视。GH4720Li合金在初始晶粒组织均匀、晶粒度不粗于ASTM 10级时，具备细晶超塑性条件。因此，研究人员利用等温热压缩的实验手段研究初始均匀细晶组织超塑性变形行为，依据应变速率敏感因子m值确定超塑性变形范围，并分析等温热变形过程中的组织演变规律，为改善GH4720Li难变形镍基高温合金的热加工性和解决该合金组织控制关键技术等难题提供依据。实验用GH4720Li镍基高温合金采用真空感应+真空自耗（VIM+VAR）双联工艺冶炼而成，其化学成分（质量百分数，%）：C0.018，Cr16.01，Co14.9，Ti5.15，Al2.64，B0.015，W1.28，Mo2.98，Zr0.025，Ni余量。该合金铸锭首先经均匀化扩散退火，然后经多火次锻造开坯制成棒材。利用场发射扫描电镜（FESEM），确定该棒材组织的初始晶粒度为ASTM 10级。然后，从该棒材上切取Φ8mm×12mm的热模拟压缩试样。热压缩实验中为保证变形均匀，在试样两端加高温玻璃润滑剂以减少摩擦对应力状态的影响，同时在试样表面焊上热电偶以补偿试样表面温度的变化，热压缩实验后立即水冷以保留变形组织。对GH4720Li合金样品进行不同变形温度、应变速率和变形量条件下的热压缩模拟实验。采用形变温度为1040、1070、1100 和1130℃，应变速率为10－4、5×10－4、10－3和5×10－3s－1及工程变形量50%的变形条件。GH4720Li合金试样经热压缩后，利用光学显微镜（OM）和FESEM 分别对晶粒和γ'相进行组织研究。试验结果表明：（1）均匀细晶GH4720Li合金在1040～1130℃、0.0001～0.005s－1变形区间内，应变速率敏感因子m值随变形温度升高和变形量增加而降低；（2）1040～1100℃、10－4～5×10－3s－1条件下，该细晶合金具有超塑变形的能力，而1130℃时，无论应变速率如何，该合金已经不具备超塑性变形的能力；（3）均匀细晶合金在较高变形温度下更佳超塑性变形所对应的应变速率较高，低温变形时更佳超塑性变形发生需要更低的应变速率。

同问。。。GH4720Li沉淀硬化型变形高温合金

GH4720Li是Ni-Cr-Co基沉淀硬化型变形高温合金，使用温度在750℃，合金具有较高的高温强度、抗疲劳和抗蠕变性能；具有良好的耐腐蚀和抗氧化性能，以及长期组织稳定性，适合制作航空发动机涡轮轮盘和涡轮叶片，主要产品有热轧和锻制棒材、盘锻件等。

合金已用于制作航空发动机涡轮盘，并通过试车考核。也用于制作新一代战略导弹和大推力发动机整体涡轮转子，以及在750℃以下长期工作的地面燃气轮机涡轮盘等零部件。

合金铸锭中存在较严重的元件偏析，使铸锭热塑性较差，变形时易产生裂纹，且组织对热加工参数非常敏感，应选择等温锻造方式。合金经750℃×2000h长期时效后，未发现有害相析出。

热处理制度

摘自文献［1］和QJ/DT01.63044、YJ.0314和Q/GYB 0510，棒材和盘锻件的标准热处理制度为：（1080~1110）℃×2（2~4）h/OQ﹢650℃×24h/AC﹢760℃×16h/AC。GH4720Li沉淀硬化型变形高温合金

GH4720Li是Ni-Cr-Co基沉淀硬化型变形高温合金，使用温度在750℃，合金具有较高的高温强度、抗疲劳和抗蠕变性能；具有良好的耐腐蚀和抗氧化性能，以及长期组织稳定性，适合制作航空发动机涡轮轮盘和涡轮叶片，主要产品有热轧和锻制棒材、盘锻件等。

合金已用于制作航空发动机涡轮盘，并通过试车考核。也用于制作新一代战略导弹和大推力发动机整体涡轮转子，以及在750℃以下长期工作的地面燃气轮机涡轮盘等零部件。

合金铸锭中存在较严重的元件偏析，使铸锭热塑性较差，变形时易产生裂纹，且组织对热加工参数非常敏感，应选择等温锻造方式。合金经750℃×2000h长期时效后，未发现有害相析出。

热处理制度

摘自文献［1］和QJ/DT01.63044、YJ.0314和Q/GYB?0510，棒材和盘锻件的标准热处理制度为：（1080~1110）℃×2（2~4）h/OQ﹢650℃×24h/AC﹢760℃×16h/AC。
