哈氏合金B系列之Hastelloy B-2（成分及应用）

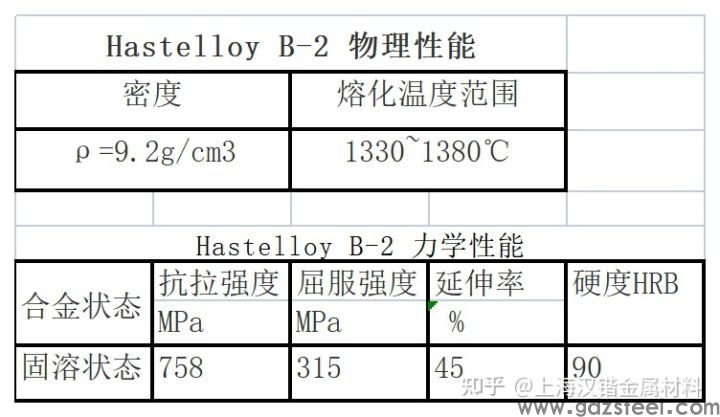

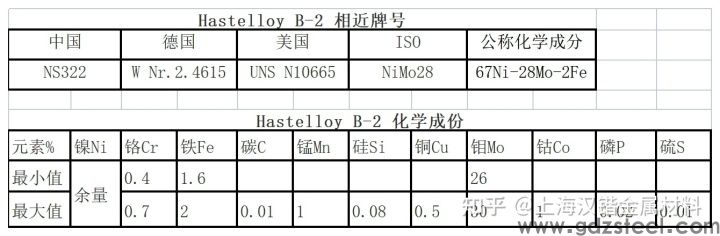

哈氏合金B系列产品：B→B-2(00Ni70Mo28)→B-3

Hastelloy B合金 Hastelloy B于1940年代1929年进到销售市场，是较早的固溶强化镍钼合金。因为其钼含量高，具备高韧性和高耐腐蚀性，尤其合适解决强氧化性酸。 Hastelloy B合金的首要问题是焊接后的热危害区（HAZ）一直有第二相进行析出，大大的降低了焊接构造的耐腐蚀性能。因而，哈氏合金B不可焊后立即应用，只有在强应力腐蚀的物质中以热处理回火情况应用。固溶处理溫度高，加工工艺繁杂，一些零件和机器设备难以解决，因而受限了哈氏合金B的应用。1970年代，为了更好地提升Hastelloy B合金的应力腐蚀敏感度，根据降低碳、硅、铁的含量，研发出第二代Hastelloy B-2合金。降低碳和硅的含量，可以显着降低增碳钼和镍钼金属材料间化学物质在焊接和热危害区的进行析出速率和总数，进而大大的降低应力腐蚀的敏感度，使其在焊接中也能充分发挥较好的功效。 state 因为其高耐腐蚀性，其焊接构造不用固溶处理，也适用大部分有机化学运用。尽管B-2合金焊接器皿在一些物质情况下不用焊后热处理，但这一实际上并没处理因别的实际操作造成的固溶处理问题。在某种情形下必须固溶处理。它是有益健康的。有关要素如下所示：(1) B-2合金在热处理后需要开展固溶处理。(2)冷成形后通常要开展固溶处理，以修复可塑性，降低强度。当场工作经验说明，假如冷形变量低于外化学纤维延伸率的7%上下，一般不用淬火。(3)冷成形原材料的固溶处理可以降低焊接热力循环造成热危害区(HAZ)脆裂的概率。(4)固溶处理可以降低剩余应力，残余应力是晶间腐蚀裂开(SCC)的主要要素。尽管 SCC 针对 B-2 合金通常并不是问题，但工作经验说明，在某种自然环境中，显着冷形变的出现会提升 SCC 的敏感度。一样，当场工作经验说明，固根据固溶处理，表层化学纤维延伸率超过约 7% 的构件将降低 SCC 敏感度。(5)固溶处理可提升焊接焊接区和热危害区的耐腐蚀性。

尽管B-2合金在耐热性和生产层面比Hastelloy B合金好些，但B-2合金终究贴近Ni-Mo纯二元合金，在538～870℃会滞留在中国温敏化区很短的時间。 Ni4Mo（β相）金属材料间化学物质的迅速进行析出使合金的可塑性骤降，使其生产加工成形越来越十分艰难。 Ni4Mo相聚造成热处理（煅造、热轧卷板）裂开、固溶处理开裂、焊接热危害区晶间腐蚀裂开。結果，B-2合金被具备更强耐热性的Hastelloy B-3合金所替代。

Hastelloy B-2 特点

对复原自然环境具备良好的耐腐蚀性；对中浓度值盐酸和很多非氧化性酸具备优异的耐受力；很好的抗氯离子含量复原晶间腐蚀裂开 (SCC)；出色的耐各种各样有机物浸蚀工作能力

Hastelloy B-2 主要用途

广泛运用于化工厂、石油化工设备、电力能源、环保治理等行业，特别是在适用盐酸、硫酸、磷酸钙、冰醋酸等领域，如硫酸的水蒸气蒸馏萃取；低电压氧代甲酸（HAC）；卤化物化丁基（HIIR）；聚氨酯原料及邻二甲苯烷基化生产制造等工艺技术
