高温合金热处理工艺(高温合金热处理工艺ppt)

合金结构钢根据热处理工艺的不同大体分为哪些呢？

　　（1）调质结构钢：许多重要零件如轴类、连杆、重要螺栓等，多是在承受很大的交变应力和冲击负荷等多种复合应力下工作，因此要求有较高的强度和韧性的综合机械性能。为了达到上述要求，钢件必须经过淬火及高温回火处理（即调质处理），淬火处理得马氏体组织，然后高温回火得到索氏体组织。调质钢的含碳量在0.3－0.5%之间，碳量低不易淬硬，回火后得不到所需强度；碳量高则韧性低，在使用中发生脆性断裂。

　　（2）表面硬化钢：制成的零件通过某种热片处理可以得到坚硬耐磨的表面层和柔韧适当的心部。如齿轮为了传递扭矩，必须有足够强度，在换挡过程中又承受冲击负荷，又要求有韧性，在啮合过程中，齿轮又承受强烈的磨损而就有耐磨性因此，齿轮应具有整体强度高和“表硬内韧”的性能。

合金结构钢按热处理工艺主要有哪些呢？

　　（1）受用低碳钢渗碳淬火：含碳量一般在0.10－0.25%之间，以保证零件心部有良好的韧性。作渗碳用的合结钢加入＜2%铬、＜4.5%镍、2%锰、0.001－0.004%硼，可以提高钢的淬透性，改善零件心部组织和性能外，还能/考 试大/提高渗碳层的强度和塑性；有时还加入微量的钛、钒等元素，起细化晶粒，防止渗碳时发生过热的影响。

　　（2）采用渗氮处理：合结钢中含有铝的钢如38CrMoAL属渗氮钢。铝可和氮化合形成氮化铝，增加表面硬度和耐磨。

　　（3）采用碳钢高频感应加热表层淬火：合金结构钢按治金质量分为优质钢和**优质钢（钢号后加“A”）；用途分为压力加工（热压力加工或冷压力加工）和切削加工用钢；按供应状态分为不热处理、正火、退火或高温回火。

NIMONIC这种耐热合金有什么样的热处理工艺？

该材料是“镍铬铝高温合金”；热处理工艺通常采用“固溶处理”和“沉淀强化”。

GH4169高温镍基合金要采用何种热处理可以达到洛氏硬度HRC45度以上

720℃±5℃，8h,以50℃/h炉冷至620℃±5℃，8h，空冷，固溶处理。我厂一直这样处理。

硬度变化没有注意！希望有帮助！硬度(hrc):30-44.

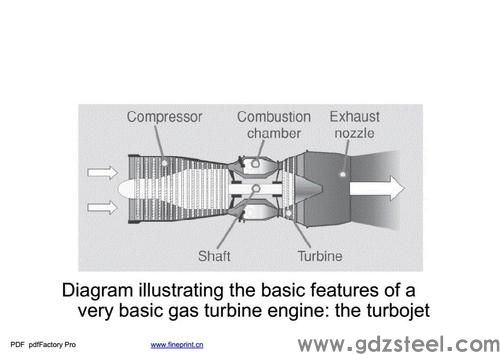

镍基单晶高温合金具有使用温度高、耐腐蚀性能好、合金组织稳定性好、高温力学性能优于多晶合金等优点,被广泛应用于航空和动力发电领域,特别是用于制作航空发动机的涡轮盘和工业燃气轮机叶片等热端部件。
