镍基高温合金(镍基高温合金切削)

镍基高温合金的性能及生产工艺是什么？

高温合金主要牌号：

固溶强化型铁基合金：

GH1015、GH1035、GH1040、GH1131、GH1140

时效硬化性铁基合金：

GH2018、GH2036、GH2038、GH2130、GH2132、GH2135、GH2136、GH2302、GH2696

固溶强化型镍基合金：

GH3030、GH3039、GH3044、GH3028、GH3128、GH3536、GH605,GH600

时效硬化型镍基合金：

GH4033、GH4037、GH4043、GH4049、GH4133、GH4133B、GH4169、GH4145、GH4090

国外的高温合金叫包含inconel系列incoloy系列Hastelloy系列

成分和性能

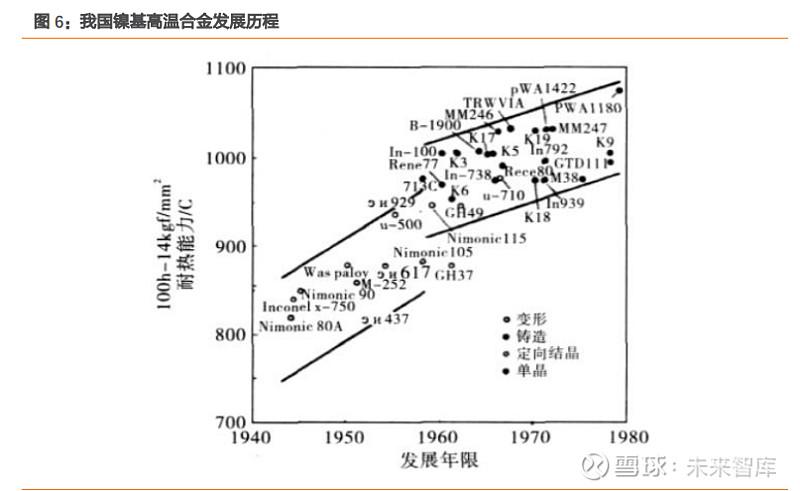

镍基合金是高温合金中应用更广、高温强度更高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的A3B型金属间化合物γ'[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗yang化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗yang化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。

GH4033牌号镍基高温合金出自哪个标准

GH4033(GH33)

是高温合金，以镍-铬为基体，添加铝、钛形成γ，相弥散强化合金，在700~750℃具有足够的高温强度，在900℃以下具有良好的抗氧化性。该合金、加热工性能良好，主要供应热轧棒及盘坯料，应用于发动机转子零件。

GH4033简介

1.3、GH4033(GH33)材料技术标准

GJB1953-1994《航空发动机转动件用高温合金热轧棒材规范》

GJB2611-1996《航空用高温合金冷拉棒材规范》

GJB2612-1996《焊接用高温合金冷拉丝材规范》

GJB3020-1997《航空用高温合金环坯规范》

GJB3165-1998《航空承力件用高温合金热轧和锻制棒材规范》

GJB3782-1999《航空用高温合金棒材规范》

HB5198-1982《航空叶片用变形高温合金棒材》

GH4033(GH33)热处理制度

上海翔洽金属团队，期待您的咨询！

转动部件用热轧棒材为：1080℃±10℃，空冷+700℃±10℃，16h，空冷。普通承力件用棒材和冷拉棒材为1080℃，8h，空冷+700℃或750℃，16h，空冷。环坯和锻制圆饼为1080℃，8h，空冷+750℃，16h，空冷。

GH4033(GH33)品种规格与供应状态

供应d20~55mm的热轧圆棒材。冷拉棒材供应下列品种：直径d8~45mm圆棒、边长为d8~30mm方棒，内径圆直径d8~36mm的六角形棒材。还供应直径不大于600mm，高度60~150mm的锻制圆饼，外径200~800mm、内径50~600mm，高度60~250mm的环坯，以及直径20~300的热轧和锻制棒材。焊丝可供应直径为0.2~10mm丝材。叶片用棒材以轧制态供应，其表面应全部磨光或车光。冷拉棒以固溶处理后酸洗或磨光或冷拉状态交货。圆饼以锻态、表面经打磨后供应。焊丝以静态、半硬态、固溶处理加酸洗、光亮固溶处理成盘交货，也可直条交货。

GH4033(GH33)熔炼与铸造工艺

采用电弧炉、电弧炉+电渣或真空电弧重熔、非真空感应炉+电渣或真空电弧重熔、真空感应炉+电渣或真空电弧重熔工艺熔炼。

GH4033(GH33)其他概况与特殊要求

该合金大量应用于涡轮发动机高温部件，主要用作涡轮工作叶片、涡轮盘及其他高温承力部件，是国内外已有成熟使用经验的合金之一。该合金在热轧及锻造时君应注意再结晶问题，它形成晶粒不均匀及粗晶的倾向较大，易产生粗晶废品。此外，应严格控制生产工艺，避免出现700℃拉伸塑性下降的现象。

GH4033(GH33)密度

ρ=8.2g/cm

GH4033(GH33)电性能

温室电阻率ρ=1.24×10-6Ω·m

GH4033(GH33)磁能型

合金无磁性

金相组织结构

该合金在固溶状态为单相奥氏体组织，有微量的TiC、TIN[Ti(C、N)。

工艺性能与要求

1、该合金热加工性能良好，锻造加热温度1140℃，终锻950℃。

2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3、合金在固溶状态可以进行氩弧焊，焊后应及时处理以消除焊接应力。

4、表面处理工艺：机械加工后的零件需进行电解抛光，若采用机械抛光则zui后的抛光磨痕应与叶片长度方向一致。

5、零件固溶处理加热升温速度不宜过快，可采用阶梯式加热曲线。

镍基高温合金成分和性能有哪些呀？？？

镍基合金指的是以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高强度和良好抗氧化、抗腐蚀能力的高温合金材料。

镍基高温合金系列材料，被广泛地应用在航空 航天 石油 化工 核能 冶金海洋船舶 环保 机械 电子等领域。不同的部件选材不同，关于原材料介绍部分欢迎上海勃西曼特钢集团咨询了解。

进口高温合**号：哈氏系列C-276、C-22、C-2000、C-4、B-3、G-30、ALLOY59、Inconel600、Inconel601、Inconel625、Inconel718、Inconel X750、Incoloy800、Incoloy800H、Incoloy800HT、Incoloy825、Monel400、Monel k500、Alloy20、Alloy 28 、Alloy31、RA330、RA333、N02201、NIMONIC系列、MP35N、ELGILOY、HAYNES HR-120 / HR-160 、HAYNES 556/242/230等。

纯 镍：NI201、NI200等。

变形高温合**号：GH1015、GH1016、GH1035、GH1040、GH1131、GH1139、GH1140、GH1180、GH1333、GH2132、GH2136、GH2696、GH2747、GH2018、GH2026、GH2036、GH2038、GH2130、GH2135、GH2136、GH2150、GH2302、GH2328、GH2706、GH2761、GH2787、GH2901、GH2903、GH2907、GH2909、GH2984、GH3128、GH3039、GH3030、GH3044、GH3536、GH3230、GH3170、GH3181、GH3600、GH3625、GH3652、GH4049、GH4090、GH4099、GH4105、GH4141、GH4145、GH4169、GH4648、GH4738、GH4202、GH4080A、GH4093、GH4098、GH4133、GH4137、GH4163、GH4199、GH4220、GH4413、GH4500、GH4586、 GH4698、 GH4708、 GH4710、 GH4720Li、GH4742、GH5605、GH5188、GH6159、GH6783等。

铸造高温合**号：K213 、K403 、K417、K417G、 K418 、K418B、 K423、 K424、 K438 、K465、K4169、K4163、K644、MAR-M246、MA956等 。DZ404、DZ405、DZ406、DZ408 、DZ411、 DZ417G、 DZ422 、DZ422B、DZ438G、DZ468、DZ4125、DZ4125L、DZ4951、DZ640M等。DD402、DD403、DD404、DD406、DD407、DD408、DD426、DD432、DD499等。

耐蚀合**号：NS111、NS112、NS113、NS142、 NS143、 NS312、 NS313、NS315、 NS321、 NS322、 NS333、 NS334、 NS335、NS336 等。

特种不锈钢牌号：2205、2507、2520、317L、310S、904L、254smo、253ma、316lmod、725ln尿素钢、AL-6XN、1.4529、Nitronic50、Nitronic60等。

精密合**号：1J22、1j31、1j34、1j36、1j38、1j46、1J50、1J79、1j85、2j04、2j07 、2j09、 2j10 、2j11、 2j12、2J85、3j01、3j21、3j33、3j53、4j9、4j28、4J29、4J32、4j33、4j34、4J36/Invar、4j39、4j40、4J42、4j50、4j52、5j11、5j16、6j20、6J22、6j23、6J40康铜、Hiperco27、Hiperco50等。

主要规格：无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、直条、丝材及配套焊材、圆饼、扁钢、六角棒、大小头、弯头、三通、加工件、螺栓螺母、紧固件

篇幅有限，如需更多更详细介绍，欢迎咨询了解。钴基高温合金耐热性更好

一般钴基高温合金缺少共格的强化相，虽然中温强度低(只有镍基合金的50-75%)，但在高于980℃时具有较高的强度、良好的抗热疲劳、抗热腐蚀和耐磨蚀性能，且有较好的焊接性。适于制作航空喷气发动机、工业燃气轮机、舰船燃气轮机的导向叶片和喷嘴导叶以及柴油机喷嘴等。

碳化物强化相 钴基高温合金中更主要的碳化物是 mc﹑m23c6和m6c在铸造钴基合金中，m23c6是缓慢冷却时在晶界和枝晶间析出的。在有些合金中，细小的m23c6能与基体γ形成共晶体。mc碳化物颗粒过大，不能对位错直接产生显着的影响，因而对合金的强化效果不明显，而细小弥散的碳化物则有良好的强化作用。位于晶界上的碳化物(主要是m23c6)能阻止晶界滑移，从而改善持久强度，钴基高温合金ha-31(x-40)的显微组织为弥散的强化相为 (cocrw)6 c型碳化物。

在某些钴基合金中会出现的拓扑密排相如西格玛相和laves等是有害的，会使合金变脆。钴基合金较少使用金属间化合物进行强化，因为co3 (ti﹐al)﹑co3ta等在高温下不够稳定，但近年来使用金属间化合物进行强化的钴基合金也有所发展。

钴基合金中碳化物的热稳定性较好。温度上升时﹐碳化物集聚长大速度比镍基合金中的γ 相长大速度要慢﹐重新回溶于基体的温度也较高(更高可达1100℃)﹐因此在温度上升时﹐钴基合金的强度下降一般比较缓慢。

钴基合金有很好的抗热腐蚀性能，一般认为，钴基合金在这方面优于镍基合金的原因，是钴的硫化物熔点(如co-co4s3共晶，877℃)比镍的硫化物熔点(如ni-ni3s2共晶645℃)高，并且硫在钴中的扩散率比在镍中低得多。而且由于大多数钴基合金含铬量比镍基合金高，所以在合金表面能形成抵抗碱金属硫酸盐(如na2so4腐蚀的cr2o3保护层)。但钴基合金抗氧化能力通常比镍基合金低得多。 早期的钴基合金用非真空冶炼和铸造工艺生产。后来研制成的合金，如mar-m509合金，因含有较多的活性元素锆、硼等，用真空冶炼和真空铸造生产。上海利佳特殊钢有限公司长期供应：圆钢，板材，带材，丝材，无缝管，锻件，锻环，焊管、法兰，光圆，薄板等。

蒙乃尔合金: Monel400，MonelK500,，Monel R-405，Monel450，Monel S。

因科洛伊合金: Incoloy800，Incoloy800H，Incoloy825, Incoloy DS，Incoloy802，Incoloy803，Incoloy804，Incoloy903，Incoloy907，Incoloy909，Incoloy925，IncoloyMA956，Incoloy A-286，Incoloy25-6Mo。

英科耐尔合金: Inconel600，Inconel601，Inconel625，Inconel718，Inconel617,，Inconel622,，Inconel 671,，Inconel672，Inconel686，Inconel690，Inconel693，Inconel706,，Inconel725，Inconel X-750，Inconel 751，Inconel754，Inconel758，Inconel783。

哈氏合金: Hastelloy C-276,HastelloyB-2,Hastelloy C-59, Hastelloy B, Hastelloy B-3, Hastelloy C,Hastelloy C-4, Hastelloy C-22, Hastelloy C-2000, Hastelloy G-30, HastelloyG-35, Hastelloy N, Hastelloy S, Hastelloy W, Hastelloy X.

高温合金: GH3030,GH3039,GH1015, GH1016, GH1035, GH1040, GH1131, GH1140, GH2018, GH2036, GH2038, GH2130,GH2132, GH2135, GH2136,GH2302，GH3044,GH3128, GH4033, GH4037, GH4043, GH4049, GH4133, GH4169,GH605,GH99,GH4099等等

铸造高温合**号：K213 、K403 、K417、K417G、 K418 、K418B、 K423、 K424、 K438 、K465、K4169、K4163、K644、MAR-M246、MA956等 。DZ404、DZ405、DZ406、DZ408 、DZ411、 DZ417G、 DZ422 、DZ422B、DZ438G、DZ468、DZ4125、DZ4125L、DZ4951、DZ640M等。DD402、DD403、DD404、DD406、DD407、DD408、DD426、DD432、DD499等。

耐蚀合**号：NS111、NS112、NS113、NS142、 NS143、 NS312、 NS313、NS315、 NS321、 NS322、 NS333、 NS334、 NS335、NS336 等。

精密合**号：1J22、1j31、1j34、1j36、1j38、1j46、1J50、1J79、1j85、2j04、2j07 、2j09、 2j10 、2j11、 2j12、2J85、3j01、3j21、3j33、3j53、4j9、4j28、4J29、4J32、4j33、4j34、4J36/Invar、4j39、4j40、4J42、4j50、4j52、5j11、5j16、6j20、6J22、6j23、6J40康铜、Hiperco27、Hiperco50等。

特殊不锈钢：904L，310S，2520Si2,2507,2205,317L, 309S, 310Si2, 316LMod, 347H, 329, S21800, 254SMO, AL-6XN,20Mo-6, 17-4PH, 17-7PH, 15-5PH, 410, 420, 430等等。

镍基高温合金成分和性能有哪些呀？？？

镍基合金指的是以镍为基体(含量一般大于50%) 在650～1000℃范围内具有较高强度和良好抗氧化、抗腐蚀能力的高温合金材料。

镍基高温合金系列材料，被广泛地应用在航空 航天 石油 化工 核能 冶金海洋船舶 环保 机械 电子等领域。不同的部件选材不同，关于原材料介绍部分欢迎上海勃西曼特钢集团咨询了解。

进口高温合**号：哈氏系列C-276、C-22、C-2000、C-4、B-3、G-30、ALLOY59、Inconel600、Inconel601、Inconel625、Inconel718、Inconel X750、Incoloy800、Incoloy800H、Incoloy800HT、Incoloy825、Monel400、Monel k500、Alloy20、Alloy 28 、Alloy31、RA330、RA333、N02201、NIMONIC系列、MP35N、ELGILOY、HAYNES HR-120 / HR-160 、HAYNES 556/242/230等。

纯 镍：NI201、NI200等。

变形高温合**号：GH1015、GH1016、GH1035、GH1040、GH1131、GH1139、GH1140、GH1180、GH1333、GH2132、GH2136、GH2696、GH2747、GH2018、GH2026、GH2036、GH2038、GH2130、GH2135、GH2136、GH2150、GH2302、GH2328、GH2706、GH2761、GH2787、GH2901、GH2903、GH2907、GH2909、GH2984、GH3128、GH3039、GH3030、GH3044、GH3536、GH3230、GH3170、GH3181、GH3600、GH3625、GH3652、GH4049、GH4090、GH4099、GH4105、GH4141、GH4145、GH4169、GH4648、GH4738、GH4202、GH4080A、GH4093、GH4098、GH4133、GH4137、GH4163、GH4199、GH4220、GH4413、GH4500、GH4586、 GH4698、 GH4708、 GH4710、 GH4720Li、GH4742、GH5605、GH5188、GH6159、GH6783等。

铸造高温合**号：K213 、K403 、K417、K417G、 K418 、K418B、 K423、 K424、 K438 、K465、K4169、K4163、K644、MAR-M246、MA956等 。DZ404、DZ405、DZ406、DZ408 、DZ411、 DZ417G、 DZ422 、DZ422B、DZ438G、DZ468、DZ4125、DZ4125L、DZ4951、DZ640M等。DD402、DD403、DD404、DD406、DD407、DD408、DD426、DD432、DD499等。

耐蚀合**号：NS111、NS112、NS113、NS142、 NS143、 NS312、 NS313、NS315、 NS321、 NS322、 NS333、 NS334、 NS335、NS336 等。

特种不锈钢牌号：2205、2507、2520、317L、310S、904L、254smo、253ma、316lmod、725ln尿素钢、AL-6XN、1.4529、Nitronic50、Nitronic60等。

精密合**号：1J22、1j31、1j34、1j36、1j38、1j46、1J50、1J79、1j85、2j04、2j07 、2j09、 2j10 、2j11、 2j12、2J85、3j01、3j21、3j33、3j53、4j9、4j28、4J29、4J32、4j33、4j34、4J36/Invar、4j39、4j40、4J42、4j50、4j52、5j11、5j16、6j20、6J22、6j23、6J40康铜、Hiperco27、Hiperco50等。

主要规格：无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、直条、丝材及配套焊材、圆饼、扁钢、六角棒、大小头、弯头、三通、加工件、螺栓螺母、紧固件

篇幅有限，如需更多更详细介绍，欢迎咨询了解。钴基高温合金耐热性更好

一般钴基高温合金缺少共格的强化相，虽然中温强度低(只有镍基合金的50-75%)，但在高于980℃时具有较高的强度、良好的抗热疲劳、抗热腐蚀和耐磨蚀性能，且有较好的焊接性。适于制作航空喷气发动机、工业燃气轮机、舰船燃气轮机的导向叶片和喷嘴导叶以及柴油机喷嘴等。

碳化物强化相 钴基高温合金中更主要的碳化物是 mc﹑m23c6和m6c在铸造钴基合金中，m23c6是缓慢冷却时在晶界和枝晶间析出的。在有些合金中，细小的m23c6能与基体γ形成共晶体。mc碳化物颗粒过大，不能对位错直接产生显着的影响，因而对合金的强化效果不明显，而细小弥散的碳化物则有良好的强化作用。位于晶界上的碳化物(主要是m23c6)能阻止晶界滑移，从而改善持久强度，钴基高温合金ha-31(x-40)的显微组织为弥散的强化相为 (cocrw)6 c型碳化物。

在某些钴基合金中会出现的拓扑密排相如西格玛相和laves等是有害的，会使合金变脆。钴基合金较少使用金属间化合物进行强化，因为co3 (ti﹐al)﹑co3ta等在高温下不够稳定，但近年来使用金属间化合物进行强化的钴基合金也有所发展。

钴基合金中碳化物的热稳定性较好。温度上升时﹐碳化物集聚长大速度比镍基合金中的γ 相长大速度要慢﹐重新回溶于基体的温度也较高(更高可达1100℃)﹐因此在温度上升时﹐钴基合金的强度下降一般比较缓慢。

钴基合金有很好的抗热腐蚀性能，一般认为，钴基合金在这方面优于镍基合金的原因，是钴的硫化物熔点(如co-co4s3共晶，877℃)比镍的硫化物熔点(如ni-ni3s2共晶645℃)高，并且硫在钴中的扩散率比在镍中低得多。而且由于大多数钴基合金含铬量比镍基合金高，所以在合金表面能形成抵抗碱金属硫酸盐(如na2so4腐蚀的cr2o3保护层)。但钴基合金抗氧化能力通常比镍基合金低得多。 早期的钴基合金用非真空冶炼和铸造工艺生产。后来研制成的合金，如mar-m509合金，因含有较多的活性元素锆、硼等，用真空冶炼和真空铸造生产。上海利佳特殊钢有限公司长期供应：圆钢，板材，带材，丝材，无缝管，锻件，锻环，焊管、法兰，光圆，薄板等。

蒙乃尔合金: Monel400，MonelK500,，Monel R-405，Monel450，Monel S。

因科洛伊合金: Incoloy800，Incoloy800H，Incoloy825, Incoloy DS，Incoloy802，Incoloy803，Incoloy804，Incoloy903，Incoloy907，Incoloy909，Incoloy925，IncoloyMA956，Incoloy A-286，Incoloy25-6Mo。

英科耐尔合金: Inconel600，Inconel601，Inconel625，Inconel718，Inconel617,，Inconel622,，Inconel 671,，Inconel672，Inconel686，Inconel690，Inconel693，Inconel706,，Inconel725，Inconel X-750，Inconel 751，Inconel754，Inconel758，Inconel783。

哈氏合金: Hastelloy C-276,HastelloyB-2,Hastelloy C-59, Hastelloy B, Hastelloy B-3, Hastelloy C,Hastelloy C-4, Hastelloy C-22, Hastelloy C-2000, Hastelloy G-30, HastelloyG-35, Hastelloy N, Hastelloy S, Hastelloy W, Hastelloy X.

高温合金: GH3030,GH3039,GH1015, GH1016, GH1035, GH1040, GH1131, GH1140, GH2018, GH2036, GH2038, GH2130,GH2132, GH2135, GH2136,GH2302，GH3044,GH3128, GH4033, GH4037, GH4043, GH4049, GH4133, GH4169,GH605,GH99,GH4099等等

铸造高温合**号：K213 、K403 、K417、K417G、 K418 、K418B、 K423、 K424、 K438 、K465、K4169、K4163、K644、MAR-M246、MA956等 。DZ404、DZ405、DZ406、DZ408 、DZ411、 DZ417G、 DZ422 、DZ422B、DZ438G、DZ468、DZ4125、DZ4125L、DZ4951、DZ640M等。DD402、DD403、DD404、DD406、DD407、DD408、DD426、DD432、DD499等。

耐蚀合**号：NS111、NS112、NS113、NS142、 NS143、 NS312、 NS313、NS315、 NS321、 NS322、 NS333、 NS334、 NS335、NS336 等。

精密合**号：1J22、1j31、1j34、1j36、1j38、1j46、1J50、1J79、1j85、2j04、2j07 、2j09、 2j10 、2j11、 2j12、2J85、3j01、3j21、3j33、3j53、4j9、4j28、4J29、4J32、4j33、4j34、4J36/Invar、4j39、4j40、4J42、4j50、4j52、5j11、5j16、6j20、6J22、6j23、6J40康铜、Hiperco27、Hiperco50等。

特殊不锈钢：904L，310S，2520Si2,2507,2205,317L, 309S, 310Si2, 316LMod, 347H, 329, S21800, 254SMO, AL-6XN,20Mo-6, 17-4PH, 17-7PH, 15-5PH, 410, 420, 430等等。
