镍基合金焊接镍基合金常用的两种焊接方法有哪些

2021-12-28 16:24:41 不锈钢

镍基合金常用的两种焊接方法有哪些？

这里就更常用的钨极气体保护焊和焊条电弧焊进行论述。无论是何种焊接方法，焊前一定要彻底清理焊接区表面，镍基合金对污染物的危害极为敏感，母材应尽可能在固溶状态下焊接。

①

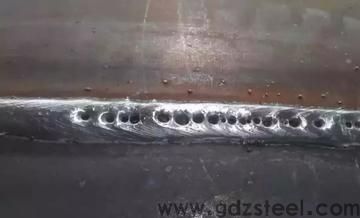

钨极气体保护焊是应用更广泛的，几乎适合于任何一种可熔焊的镍基合金，特别适合于薄件和小截面构件。保护气体更常用的是氩气，它成本低，密度大，保护效果好。氩气中加5％氢气，有还原作用，一般只用于**层焊道和单道焊，多层焊的其余焊道可能要产生气孔。氦气保护焊应用较少，但有如下特点，氦气导热大，向熔池线能量比较大，能提高焊接速度，减少了气孔的可能性，但氦弧焊，电流小于60A时，电弧不稳定。

钨极气体保护焊焊一般使用直流正接，采用高频引弧以及电流衰减的收弧技术。在保证焊透的条件下，应采用较小的焊接线能量，多层焊时应控制层间温度，焊接析出强化合金及热裂纹敏感性大的合金时，更要注意控制层间温度。弧长尽量短，薄件焊接时焊枪可不作摆动，但厚板多层焊时，为使熔敷金属与母材及前道焊缝充分熔合，焊枪仍可适当的摆动。为保证单面焊完全焊透需要用带凹形槽的铜衬垫，通以保护气体进行反面保护。为加强焊接区的保护效果，也可在焊嘴后侧加一辅助输入保护气体的拖罩。

②

使用焊条电弧焊时焊接镍基合金时，由于焊条含合金元素多，且要求防止热裂纹，一般镍基合金焊条的药皮类型为碱性药皮，采用直流反接。为了防止合金元素的烧损和控制线能量，焊接时要求尽可能采用小规范，与同规格的不锈钢焊条相比，电流可降低20％

30％。由于液态金属的流动性差，为防止未熔合和气孔等缺陷，一般要求在焊接过程中适当摆动，但不能过大。在焊缝接口再引弧时，应采用反向引弧技术，以利调整接口处焊缝平滑并且能有利于抑制气孔的发生。采用逆向收弧，把弧坑填满，防止弧坑裂纹，必要时要对弧坑进行打磨。
