HastelloyX哈氏合金棒 HastelloyX圆钢 圆棒 研磨棒

镍基形变高溫合金 HastelloyX

英国牌号：HastelloyX/UNS NO6002

我国牌号：GH3536/GH536/GH22/GH334/GH739/SG-5

法国的牌号：NC22FeD

法国牌号：NiCr22FeMo

英国牌号：Nimonic PE13

一、HastelloyX 简述

HastelloyX是具体用铬和钼固溶强化的一种铁元素量较高的镍基高溫合金，具备较好的抗养化和抗腐蚀性能，在900℃下列有适中的长久和应力松弛抗压强度，冷、热处理成形性和电焊焊接性能优良。应用于生产制造飞机发动机的发动机燃烧室构件和其它高溫构件，在900℃下列长期性应用，短时间操作温度可达1080℃。上海市冶韩供应的首要种类有家具板材、带材、管件、棒材、铸钢件、环状件和精密铸造。

1.1 HastelloyX 原材料牌号 HastelloyX

1.2 HastelloyX 相仿牌号 GH3536,GH536,GH22,GH334,GH739,SG-5(我国)，

UNS NO6002，NC22FeD（法国的）， NiCr22FeMo（德 国），Nimonic PE13（法国）

1.3 HastelloyX 原材料的标准规范

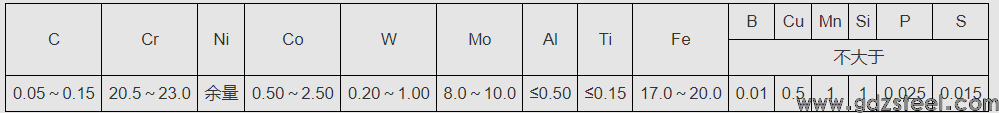

1.4 HastelloyX 成分 见表1-1。

表1-1 %

注：B按估算量添加、不剖析。

1.5 HastelloyX 热处理工艺规章制度 家具板材和管件：1130～1170℃，迅速空冷或水冷散热；棒材和环状件检测试件：1175℃±15℃，空冷或迅速制冷；带材：1065～1105℃，迅速制冷。

1.6 HastelloyX 种类规格型号与供应情况 供应δ0.5～4.0mm的家具板材，δ0.05～0.8mm的带材，直径4～20mm、壁厚1.0～2.0mm的管件，直徑0.2～10.0mm的焊条，直徑≤300mm的棒材和各种各样直徑及壁厚的环状件及其不一样样子和大小的精密铸造。家具板材、带材和管件经时效处理和酸处理后供应，带材也可呈热轧情况供应；焊条以硬态、半硬态、固熔加酸洗钝化、明亮时效处理情况成盘交货，还可以条型交货；棒材和环状件不经过热处理工艺交货。精密铸造于铸造情况供应。

1.7 HastelloyX 冶炼与锻造工艺 选用中频炉加电渣或者非真空感应炉加电渣重熔加工工艺。生产制造铸造件则选用感应加热炉重熔母合金后浇筑于加温的模壳内，浇筑速率以快些为好。

1.8 HastelloyX 运用概述与特别要求 该合金在海外飞机发动机和国营经济中得到了普遍的运用，在我国适用于生产制造发动机燃烧室构件和别的冷端构件及其蜂窝状构造等。合金在持续高温下长时间应用后有一定的时效性硬底化状况。

二、HastelloyX 物理学及有机化学性能

2.1 HastelloyX 热性能

2.1.1 HastelloyX 融化温度范围 1295～1381℃[1]。

2.1.2 HastelloyX 导热系数 见表2-1。

2.1.3 HastelloyX 比热 见表2-2。

2.1.4 HastelloyX 热膨胀系数 见表2-3。

2.1.5 HastelloyX 合金铸造件的热扩散系数率 见表2-4。

表2-1[1]

表2-2

表2-3[1]

2.2 HastelloyX相对密度 ρ=8.28g/cm3[1]。

2.3 HastelloyX电性能 电阻见表2-5。

表2-4

2.4 HastelloyX磁性能 合金无带磁。

2.5 HastelloyX有机化学性能

2.5.1 HastelloyX抗氧化性性能 合金在气体媒质中实验100h后的空气氧化速度见表2-6。

表2-5[1]

表2-6[1]

三、HastelloyX结构力学性能

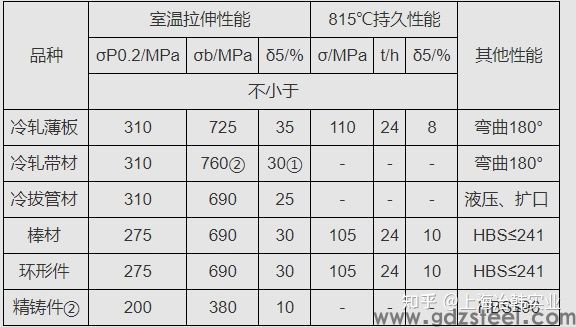

HastelloyX标准规范要求的不一样种类的结构力学性能见表3-1。

表3-1

① δ<0.25mm的带材的室内温度抗压强度σb≥725MPa,δ5≥25%。

② 精铸造件铸态815℃的σb≥240MPa,δ5≥12%。经800℃，50h，空冷暴力后HRC≤24。

四、HastelloyX 组织架构

4.1 HastelloyX改变溫度

4.2 HastelloyX時间-溫度-机构变化曲线图

4.3 HastelloyX合金组织架构

4.3.1 该合金在热处理回火情况的机构为马氏体基材，也有少许的TiN和M6C型渗碳体。经700～900℃长期性时效性后关键进行析出相为M12C和M3B2，与此同时也伴随少量μ相和L相。经700℃，200h时效性后发生少许σ相，但在800℃时效性后σ相不会有，而进行析出少量M23C6，有时候发生少量L相。因而合金在长期性时效性后展现一定水平的时效性硬底化状况，使可塑性降低，高溫抗压强度也有一定的降低。

4.3.2 冷轧薄板标准规范要求，供应情况冷轧薄板的晶粒大小应在4～8级范畴内。

五、 HastelloyX 加工工艺性能与规定

5.1 HastelloyX成型性能 合金具备较好的冷、热处理成型性能。煅造加温溫度1170℃±10℃，末锻温度不低于950℃；方坯热扎加温溫度1150℃±10℃，末轧温度不低于850℃；环状件热扎加温溫度1170℃±10℃。

合金的高溫拉申可塑性图见图5-1。高溫镦粗试件经1180℃，45min时效处理后的塑性变形曲线图见图5-2。

5.2 HastelloyX电焊焊接性能 该合金具备较好的焊接方法性能，可选用氩弧焊机、缝焊和焊接等方式 开展电焊焊接。氩弧焊机时强烈推荐选用HHastelloyX或HGH3113焊条。

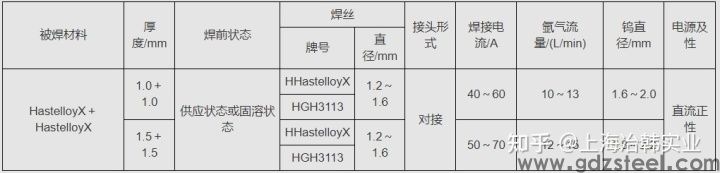

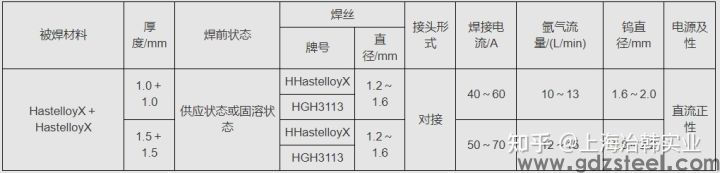

5.2.1 HastelloyX手工制作氩弧焊机连接标准见表5-1。

表5-1[5]

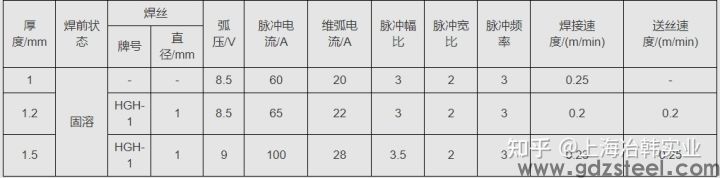

5.2.2 HastelloyX全自动钨单脉冲氩弧焊机连接标准见表5-2。

表5-2

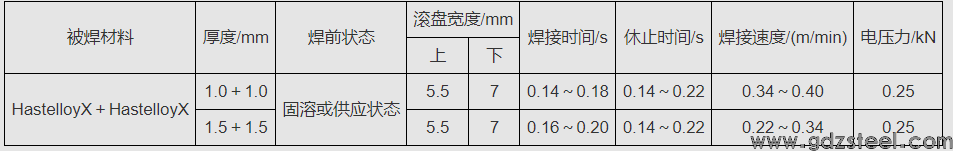

5.2.3 HastelloyX缝焊规范见表5-3。

表5-3[5]

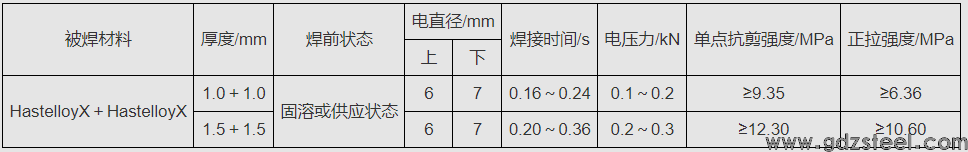

5.2.4 HastelloyX焊接标准见表5-4。

表5-4[5]

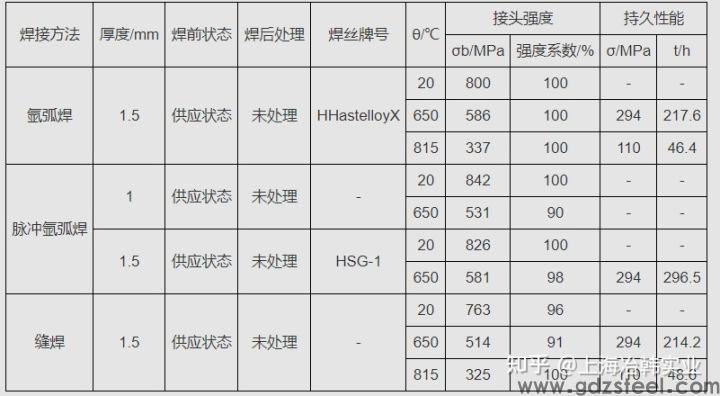

5.2.5 HastelloyX对接焊缝的结构力学性能见表5-5。

表5-5[6]

5.3 HastelloyX零件热处理方法 家具板材制品时效处理：1150℃±10℃，2～15min，迅速空冷。焊件或火苗筒解决：980℃±10℃，60min，空冷。机械加工后除内应力解决：870℃±10℃，30～60min，空冷。零件平稳规格解决：760℃±10℃，2h，空冷。
