GH159镍基高温合金(GH159合金)

GH159概述

GH159合金是在国外多相钴基高温合金（MP合金）的基础上发展起来的一种新式高强度多相钴基高温合金。它的主要特点是：利用冷变形首先在面心立方基体中诱发产生交叉网状散布的片状ε相来阻止位错的长程运动而产生强化，再经过时效处理分出弥散的Ni3X相补充强化。该合多金具有超高强度、杰出的塑耐性和高的应力腐蚀抗力等归纳功能，并且在650℃的高温下仍能保持其高强度的特性。该合金不仅可广泛用于航空发动机的高温紧固螺栓等零件，也可用于应力腐蚀环境下（如海洋大气环境）服役的飞机用超高强度紧固件。供给的主要种类是冷拉棒材。

1.1 GH159资料商标 GH159。

1.2 GH159相近商标

1.3 GH159资料的技术标准

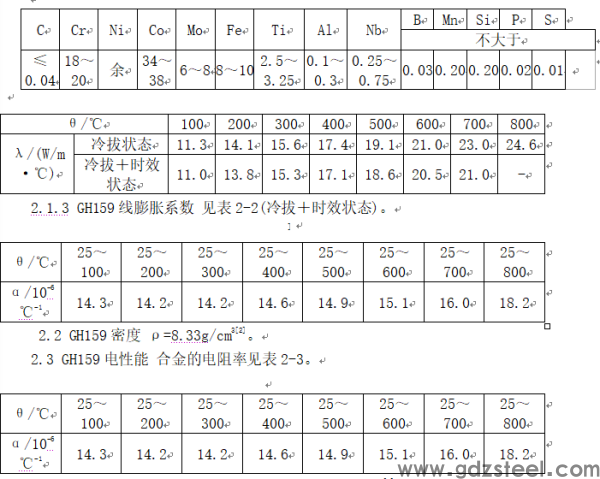

1.4 GH159化学成分 见表1-1。

C：≤0.04
Cr：18～20
Ni：余
Co：34～38
Mo：6～8
Fe：8～10
Ti：2.5～3.25
Al：0.1～0.3
Nb：0.25～0.75
B：<0.03
Mn：<0.20
Si：<0.20
P：<0.02
S：<0.01

1.5 GH159热处理制度 固溶处理1040～1055℃,4～8h,水冷+在室温进行48%±1%的冷拔变形＋时效处理650～675℃，4～4.5h，空冷。

1.6 GH159种类标准与供给状况 可以供给d5～25mm的冷拉棒材，供给状况为冷拔态。

1.7GH159熔炼与铸造工艺 采用真空感应加真空电弧重熔的双联生产工艺。

1.8GH159使用概况与特殊要求 该合金主要用于航空发动机的紧固件，在600℃下功能安稳，可长期使用。是目前归纳功能杰出航空发动机紧固件资料。

合金主要是经过冷变形诱发产生大量网状散布的ε相进行强化。因此，对冷拔变形的工艺参数要严格控制。变形量过小，强度缺乏；变形量太大，强度升高，但塑性下降。实践证明，当冷变形量控制在下限时合金具有较好的归纳功能。

二、GH159物理及化学功能

2.1 GH159热功能

2.1.1 GH159熔化温度范围 熔点1318℃[1]。

2.1.2 GH159热导率 见表2-1。

2.2 GH159密度 ρ=8.33g/cm3[2]。

2.3 GH159电功能 合金的电阻率见表2-3。

2.4 GH159磁功能 合金在25℃时的磁导率为1.00265[2]。

2.5 GH159化学功能

2.5.1 GH159耐腐蚀功能 该合金具有极好的抗缝隙腐蚀和应力腐蚀开裂的才能。在典型的氯化铁实验中未发现缝隙腐蚀和点蚀。在擦盐试验中未发生损坏。替换浸渍证明该合金具有杰出的抗氢脆和应力腐蚀开裂的才能。
