哈氏合金的性能对比

哈氏合金型号：Hastelloy c276、 Hastelloy C22 、Hastelloy C-2000 、Hastelloy C-4 、 Hastelloy C、 Hastelloy B、Hastelloy B-2 、 Hastelloy B-3、  Hastelloy X 、 Hastelloy G-30、  Hastelloy G-35等。

下边大约详细介绍几类参照吧

更经常使用的Hastelloy C-276哈氏合金，镍铬钼合金，耐热抗腐蚀。

Hastelloy C-276特点及应用领域简述：

该合金在空气氧化和复原情况下，对大部分浸蚀物质具备良好的耐腐蚀性。优异的耐点浸蚀、缝隙腐蚀和晶间腐蚀裂开特性。合金适用各种各样带有空气氧化和氧化性物质的有机化学步骤工业生产。较高的钼、铬含量使合金可以耐氯离子含量的腐蚀，钨原素也进一步提高了其耐腐蚀性。Hastelloy C-276是仅有的几类可以耐湿冷氢气、次氯酸盐及其二氧化氯饱和溶液浸蚀的资料之一，该合金对浓度较高的的钛酸异丙酯溶液具备明显的耐腐蚀性（如fecl3和氯化铜）。

Hastelloy C-276相仿型号：

W.Nr.2.4819、 NiMo16Cr15W (法国) 、 NC17D (法国的)、NS334

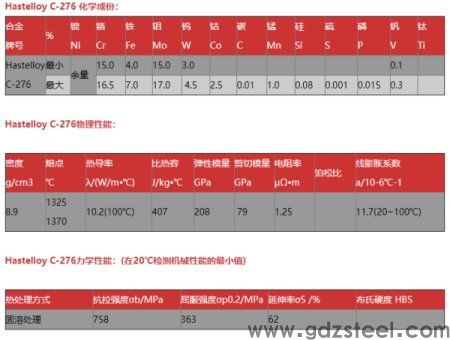

Hastelloy C-276 金相组织构造：

合金为面心立方晶格常数构造。

Hastelloy C-276使用性能与规定：

1、热处理然料中的硫含量越低越好，天燃气中的硫含量应低于0.1%，燃料油中硫含量应低于0.5%。

2、合金的热处理温度范围1200℃～950℃，制冷方法为水冷散热或迅速空冷。

3、合适选用一切传统式焊接方法电焊焊接，如钨电级可塑性气体保护焊、低温等离子氩弧焊、手工制作亚氩弧焊、金属材料极可塑性气体保护焊、融化极可塑性气体保护焊。

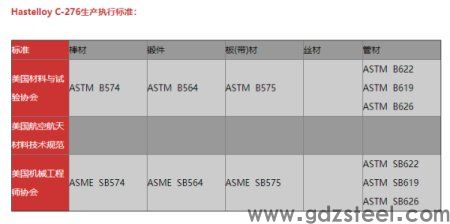

 Hastelloy C-276关键规格型号：

Hastelloy C-276无缝钢管、Hastelloy C-276厚钢板、Hastelloy C-276园钢、Hastelloy C-276铸钢件、Hastelloy C-276法兰盘、Hastelloy C-276圆形、Hastelloy C-276焊接钢管、Hastelloy C-276带钢、Hastelloy C-276条型、Hastelloy C-276丝材及配套设施焊接材料、Hastelloy C-276零件加工等。

HASTELLOY C-22是哈氏合金系列产品原材料，镍基合金，耐热抗腐蚀

Hastelloy C-22 型号：

哈氏合金、C-22、INCONEL Alloy C-22、HC-22、Hastelloy C-22、UNS N06022、W.-Nr. 2.4602、ATI C-22、Nicrofer 5621 hMoW-Alloy C-22、NAS NW22、NS338、inconel622

Hastelloy C-22产品执行标准：

ASTM B575/ASME SB-575、ASTM B574/ASME SB-574、ASTM B622/ASME SB-622、ASTM B619/ASME SB-619、ASTM B366/ASME SB-366、ASTM B564/ASME SB-564

Hastelloy C-22热处理工艺：

1150-1175℃中间隔热保温1-2钟头，迅速空冷或水冷散热。

Hastelloy C-22下特点：

Hastelloy C-22合金是QUAN能的镍铬钼钨合金，比其余的目前的镍铬钼合金有着更快的整体耐腐蚀特性，包含Hastelloy C-276、C4合金及其625合金。Hastelloy C-22合金有不错的抗点蚀，缝隙腐蚀和晶间腐蚀裂开能力。它具备良好的抗氧化性水物质能力，包含湿氯，氰化钠或是带有氟化物正离子的两性氧化物的混和酸。与此同时，Hastelloy C-22合金也有梦想的的抵御全过程中遭到的氧化性和还原性自然环境的能力。借助这类WAN能的特性，它能在一些让人烦恼的条件中应用，或是在多种多样生产制造目地加工厂中运用。Hastelloy C-22合金对各种各样化工厂自然环境拥有出现异常的抵挡能力，包含强氧化性化学物质，例如fecl3、氯化铜、氯、热污染饱和溶液（有机化学的有机物的），苯甲酸、甲酸、醋酸酐、海面和溶液等。Hastelloy C-22合金在电焊焊接热危害区有抵御位错沉积产生的能力，那样使它在电焊焊接情况下也可以融入很多种多样化工厂流程的运用。

Hastelloy C-22 的金相构造:

Hastelloy C-22为面心立方晶格常数构造。

Hastelloy C-22 的耐腐蚀性:

Hastelloy C-22合金适用各种各样带有空气氧化和氧化性物质的有机化学步骤工业生产。较高的钼、铬含量使合金可以耐氯离子含量的腐蚀，钨原素也进一步提高了其耐腐蚀性。Hastelloy C-22是仅有的几类可以耐湿冷氢气、次氯酸盐及其二氧化氯饱和溶液浸蚀的资料之一，该合金对浓度较高的的钛酸异丙酯溶液具备明显的耐腐蚀性（如fecl3和氯化铜）。

Hastelloy C-22 运用范畴应用领域有：

Hastelloy C-22合金在化工厂和石油化工行业取得了普遍的运用，如应用在触碰含氟化物有机化合物的元器件和催化反应系统软件中。这类原材料特别是在合适在高溫、混有杂物的强氧化剂和有机物（如苯甲酸和甲酸）、海面浸蚀自然环境中应用。

应用领域有：火电厂脱硫除尘环境保护、石油化工设备武器装备、煤化、化工、生物化工、PTA、航空公司生产制造、深海服务平台、海水淡化设备、造纸机械、医药设备、热力设备、有机化学、冶金工业、核能发电、氯碱化工、造船业、混凝土生产制造、夹芯板、冰醋酸醋酐、产盐及板式热交换器、波纹管膨胀节等领域和商品。

Hastelloy C-22 其他应用领域：

1.冰醋酸/醋酸酐

2.酸浸

3.玻璃贴纸生产制造

4.钛酸异丙酯系统软件

5.繁杂的混和酸

6.磷化处理槽的辊筒

7.胀大金属波纹管

8.烟尘清洗机系统软件

9.地热井

10.氟化氢溶炉清洗机

11.焚烧处理清洗机系统软件

12.燃料再造

13.灭虫剂生产制造

14.磷酸钙生产制造

15.酸洗钝化系统软件

16.板式热交换器

17.可选择性过滤装置

18.二氧化硫闭式冷却塔

19.氨解系统软件

20.列管式换热器

21.喷焊闸阀

Hastelloy C-22 关键规格型号：

Hastelloy C-22 无缝钢管、Hastelloy C-22 厚钢板、Hastelloy C-22 园钢、Hastelloy C-22 铸钢件、Hastelloy C-22 法兰盘、Hastelloy C-22 圆形、Hastelloy C-22 焊接钢管、Hastelloy C-22 带钢、Hastelloy C-22 条型、Hastelloy C-22 丝材及配套设施焊接材料、Hastelloy C-22 饼形、Hastelloy C-22 镀锌扁钢、Hastelloy C-22 六角棒、Hastelloy C-22 大小头、Hastelloy C-22 弯管、Hastelloy C-22 三通、Hastelloy C-22 零件加工、Hastelloy C-22 螺栓螺母、Hastelloy C-22 标准件等。

哈氏合金Hastelloy C-2000/ N06200

相匹配型号：W.NR 2.4675  UNS N06200  AWS 055 NS345  00Cr20Mo16

适用规范：ASTM B619 ASTM B574

Hastelloy C-2000的开发设计扩张了单一合金的运用范畴。 Hastelloy C-2000，是向镍 - 铬 - 钼系统软件中添加铜，能耐一系列腐蚀化工品（包含盐酸、硫酸和盐酸）的合金。 钼和铜的组成给予了对氧化性物质的优异的耐腐蚀性，在其中较高的铬含量则授予其优良的耐还原性。

应用领域包含：有机化学生产加工

Hastelloy C-2000关键规格型号：

Hastelloy C-2000无缝钢管、Hastelloy C-2000厚钢板、Hastelloy C-2000园钢、Hastelloy C-2000铸钢件、Hastelloy C-2000法兰盘、Hastelloy C-2000圆形、Hastelloy C-2000焊接钢管、Hastelloy C-2000带钢、Hastelloy C-2000条型、Hastelloy C-2000丝材及配套设施焊接材料、Hastelloy C-2000饼形、Hastelloy C-2000镀锌扁钢、Hastelloy C-2000六角棒、Hastelloy C-2000大小头、Hastelloy C-2000弯管、Hastelloy C-2000三通、Hastelloy C-2000零件加工、Hastelloy C-2000螺栓螺母、Hastelloy C-2000标准件

Hastelloy B-2 (UNS N10665) ，镍钼合金

Hastelloy B-2特点及应用领域简述：

镍钼合金Hastelloy B-2 的碳、硅含量极低，减少了电焊焊接热危害区碳和其他残渣相的进行析出，因而其焊接也有着充分的抗腐蚀。Hastelloy B-2 在氧化性物质中具备非常好的抗腐蚀，如各种各样溫度和浓度值的盐酸溶液。在适中浓度值的硫酸溶液（或是带有一定量的氯离子含量）中也具备非常好的抗腐蚀。与此同时也可以用以冰醋酸和磷酸钙自然环境。合金原材料只能在适合的金相情况和澄澈的分子结构时才可以具备较好的耐腐蚀性。在有机化学、石油化工、电力能源生产制造和环境污染操纵行业中具有普遍的运用，尤其是在盐酸、硫酸、磷酸钙、冰醋酸等工业生产中。

Hastelloy B-2相仿型号：

NS322(我国)、NiMo28(法国的)、W.Nr.2.4617(法国) 、00Ni70Mo28、N10665

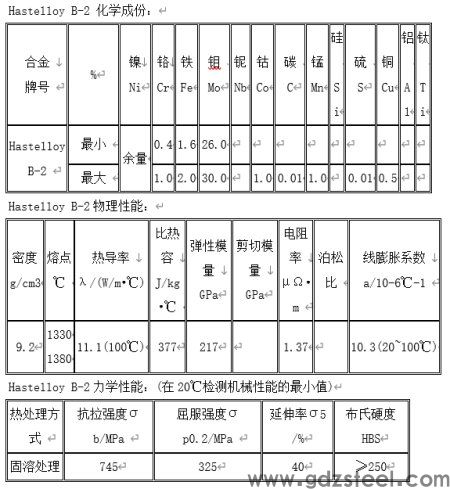

Hastelloy B-2 金相组织构造：

Hastelloy B-2 为面心立方晶格常数构造。根据操纵铁和铬含量在极小值，减少了生产加工延性，阻拦了在700-870℃间Ni4Mo 相的进行析出。

Hastelloy B-2使用性能与规定：

1、应尽可能迅速加温至规定的溫度。热处理温度范围1160℃～900℃。

2、该合金的晶粒大小均值规格与铸钢件的形变水平、终锻溫度息息相关。

3、合金表层金属氧化物、空气氧化色有焊接周边的夹渣的粘合力比不锈钢板强，强烈推荐应用细晶砂布或细晶沙轮片开展打磨抛光。

4、合金应在淬火以后开展机械加工，因为原材料的冷作硬化率较高，因而宜选用比生产加工低合金规范低合金钢低的切削用量和重走刀开展生产加工，才可以进入应变硬化的表面下边。

Hastelloy B-2 关键规格型号：

Hastelloy B-2 无缝钢管、Hastelloy B-2 厚钢板、Hastelloy B-2 圆钢、Hastelloy B-2 锻件、Hastelloy B-2 法兰、Hastelloy B-2 圆环、Hastelloy B-2 焊管、Hastelloy B-2 钢带、Hastelloy B-2 直条、Hastelloy B-2 丝材及配套焊材、Hastelloy B-2 圆饼、Hastelloy B-2 扁钢、Hastelloy B-2 六角棒、Hastelloy B-2 大小头、Hastelloy B-2 弯头、Hastelloy B-2 三通、Hastelloy B-2 加工件、Hastelloy B-2 螺栓螺母、Hastelloy B-2 紧固件等。

哈氏合金B-3镍钼合金概述：

1.B-3合金是镍钼合金家族中的一个新成员，它对任何温度和浓度的盐酸都有极好的抗腐蚀性。同时它对硫酸、乙酸、蚁酸、磷酸及其他不具有氧化性的介质也具有良好的抗腐蚀性。

2.由于对其化学成分作了调整，它的热稳定性相比原来的B-2合金有了大幅的提高。B-3合金对点蚀、应力腐蚀、刀口腐蚀和焊接的热影响区的腐蚀等均有很高的抗力。

对应牌号：

Hastelloy B-3、 UNS N10675、 W.Nr.2.4600、NS3203

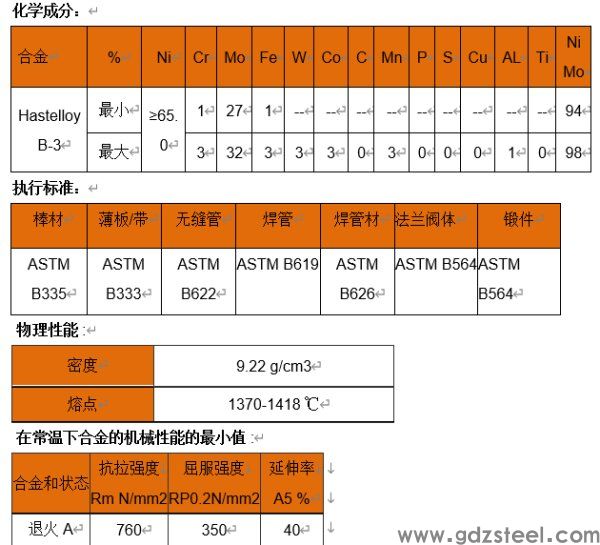

Hastelloy B-3的金相结构Hastelloy B-3为面心立方晶格结构。该合金的铁和铬含量被控制在更小值，因此阻碍了其在700-800℃间沉淀析出Ni4Mo相，从而降低了加工脆化的风险。

Hastelloy B-3 的特性瞬时暴露在中温时仍能保持**的塑性能;**的耐点蚀和应力腐蚀开裂性能力;**的耐刀口腐蚀和热影响区腐蚀的性能;**的耐醋酸、乙酸、磷酸和其它非氧化性酸的性能力;**的耐各种浓度和温度下盐酸腐蚀的性能力;

Hastelloy B-3 应用范围领域有：B-3合金可适用于先前B-2合金所有用途，同B-2合金我一样，B-3也不推荐使用于三价铁盐和二价铜盐存在的环境中，因为这些盐会很快引起腐蚀破坏。当盐酸接触到铁和铜时，会与之发生化学反应生成三价铁盐和二价铜盐。

Hastelloy B-3主要规格：

Hastelloy B-3无缝管、Hastelloy B-3钢板、Hastelloy B-3圆钢、Hastelloy B-3锻件、Hastelloy B-3法兰、Hastelloy B-3圆环、Hastelloy B-3焊管、Hastelloy B-3钢带、Hastelloy B-3直条、Hastelloy B-3丝材及配套焊材、Hastelloy B-3圆饼、Hastelloy B-3扁钢、Hastelloy B-3六角棒、Hastelloy B-3大小头、Hastelloy B-3弯头、Hastelloy B-3三通、Hastelloy B-3加工件、Hastelloy B-3螺栓螺母、Hastelloy B-3紧固件等。

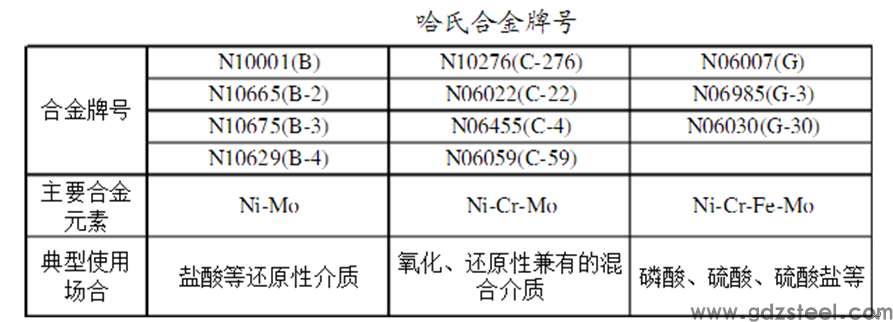

哈氏合金是镍基合金的一种，目前主要分为B、C、G三个系列，它主要用于铁基Cr-Ni或Cr-Ni-Mo不锈钢、非金属材料等无法使用的强腐蚀性介质场合，在国外已广泛应用于石油、化工、环保等诸多领域。其牌号和典型使用场合如下表所示。

请点击输入图片描述

为改善哈氏合金的耐蚀性能和冷、热加工性能，哈氏合金先后进行了三次重大改进， 其发展过程如下：

B系列 ：B → B-2(00Ni70Mo28) → B-3

C系列 ：C → C-276(00Cr16Mo16W4) → C-4(00Cr16Mo16) → C-22 (00Cr22Mo13W3) → C-2000(00Cr20Mo16)

G系列 ：G → G-3（00Cr22Ni48Mo7Cu） → G-30(00Cr30Ni48Mo7Cu)

目前使用更广泛的是第二代材料N10665(B-2)、N10276(C-276)、N06022(C-22)、N06455(C-4)和N06985(G-3)。第三代材料N10675(B-3)、N10629(B-4)、N06059(C-59)处于推广阶段。由于冶金技术的进步，近年来出现了多个牌号的含~6%Mo的所谓“超级不锈钢”，替代了G系列合金，使得G系列合金的生产和使用迅速下降。

哈氏合金试验环境（沸腾）腐蚀率（毫米/）　　典型316AL-6XNInconel625C-276　　基本金属试样焊接试样基本金属试样焊接试样基本金属试样基本金属试样焊接试样　　20%醋酸0.0030.0030.00360.00180.00760.0130.006　　45%蚁酸0.2770.2620.1160.1420.130.070.049　　10%草酸1.020.9910.2770.2740.150.290.259　　20%磷酸0.1770.1550.0070.0060.0010.0010.0006　　10%氨基磺酸1.621.580.7510.3810.120.070.061　　10%硫酸9.449.442.142.340.640.350.503　　10%碳酸氢钠1.061.060.6090.3440.100.070.055　　哈氏C-276合金可以用作燃煤系统的烟气脱硫部件，在这种环境下C-276是更耐蚀的材料。下表是C-276合金和典型316在烟气模拟系统“绿色死亡”溶液中的腐蚀对比试验情况。　　“绿色死亡”溶液中的腐蚀对比试验　　“绿色死亡”溶液（沸腾）腐蚀率(mm/a)　　典型316C-276　　7%硫酸破坏0.67　　3%盐酸　　1%CuCl2　　1%FeCl3　　由上表可见，C-276合金对混合的具有氯离子的酸、盐溶液有很好的耐蚀性能。　　哈氏C-276合金中Cr、Mo、W的加入将C-276合金的耐点蚀和缝隙腐蚀的能力大大提高。C-276合金在海水环境中被认为是惰性的，所以C-276被广泛地应用在海洋、盐水和高氯环境中，甚至在强酸低PH值情况下。下表是四种金属在6%FeCl3(按ASTM标准G-48执行)溶液中发生缝隙腐蚀的对比情况。　　缝隙腐蚀发生情况　　合金缝隙腐蚀发生温度　　°F°C　　典型.5　　AL-6XN11345　　Inconel　　C-　　C-276合金中高含量的Ni和Mo使其对氯离子应力腐蚀断裂也有很强的抵抗能力，下表是四种金属在不同含氯离子溶液中的应力腐蚀断裂试验情况。　　氯离子应力腐蚀断裂试验情况　　试验溶液弯曲U形试样试验时间（Hours）和试验结果　　典型316AL-6XNInconel625C-276　　42%MgCl2(沸腾)失败(24小时)兼有(1000小时)抵抗(1000小时)抵抗(1000小时)　　33%LiCl(沸腾)失败(100小时)抵抗(1000小时)抵抗(1000小时)抵抗(1000小时)　　26%NaCl(沸腾)失败(300小时)抵抗(1000小时)抵抗(1000小时)抵抗(1000小时)　　二、物理性能　　密度：8.90g/cm3,比热：425J/kg/k,弹性模量：205Gpa(21℃)哈氏合金三、机械性能　　典型的C-276合金的拉力试验结果如下表所示，其材料是在1150℃退火，并以水急冷。　　力学性能试验值　　温度(℃)屈服强度σ0.2(Mpa)抗拉强度σb(Mpa)延伸率δ5（%）　　-　　-　　　　　　　　　　　　　　对C-276合金进行冷变形加工会使其强度增加。在对其进行冲击试验时，V形槽冲击试样采用10mm厚的板材（板材要经过退火处理），如果试样是采用焊接的试样，则在同样的温度范围，它会显示出一定的柔韧性，这是因为焊缝的原因。板材冲击试验结果如下表所示。　　试验温度（℃）V形槽试样冲击功（J）　　-　　21325　　　　C-276合金和普通奥氏体不锈钢有相似的成形性能。但由于其比普通奥氏体不锈钢的强度要大，所以，在冷成形加工过程中会有更大应力。此外，这种材料的加工硬化速度比普通不锈钢快得多，因此在有广泛冷成形加工过程中，要采取中途退火处理。　　四、焊接及热处理　　C-276合金的焊接性能和普通奥氏体不锈钢相似，在使用一种焊接方法对C-276焊接之前，必须要采取措施以使焊缝及热影响区的抗腐蚀性能下降更小，如钨极气体保护焊（GTAW）、金属极气体保护焊（GMAW）、埋弧焊或其他一些可以使焊缝及热影响区抗腐蚀性能下降更小的焊接方法。但对于诸如氧炔焊等有可能增加材料焊缝及热影响区含碳量或含硅量的焊接方法是不适合采用的。　　关于焊接接头形式的选择，可以参照ASME锅炉与压力容器规范对C-276焊接接头的成功经验。　　焊接坡口更好采用机械加工的方法，但是机械加工会带来加工硬化，所以对机械加工的坡口处进行焊接前打磨是必要的。　　焊接时要采用适宜的热输入速度，以防止热裂纹的产生。　　在绝大多数腐蚀环境下，C-276都能以焊接件的形式应用。但在十分苛刻的环境中，C-276材料及焊接件要进行固溶热处理以获得更好的抗腐蚀性能。　　C-276合金的焊接可以选择自身作焊接材料或填料金属。如要求在C-276的焊缝中添加某些成分，象其它镍基合金或不锈钢，并且这些焊缝将暴露在腐蚀环境中时，那么，焊接所用的焊条或焊丝则要求有和母材金属耐腐蚀相当的性能。　　哈氏C-276合金材料固溶热处理包括两个过程：（1）在1040℃~1150℃加热；（2）在两分钟之内快速冷却至黑色状态（400℃左右），这样处理后的材料有很好的耐蚀性能。因此仅对哈氏C-276合金进行消应力热处理是无效的。在热处理之前要清理合金表面的油污等可能在热处理过程中产生碳元素的一切污垢。　　C-276合金表面在焊接或热处理时会产生氧化物，使合金中的Cr含量降低，影响耐蚀性能，所以要对其进行表面清理。可以使用不锈钢丝刷或砂轮，接下来浸入适当比例硝酸和氢氟酸的混合液中酸洗，更后用清水冲洗干净。
