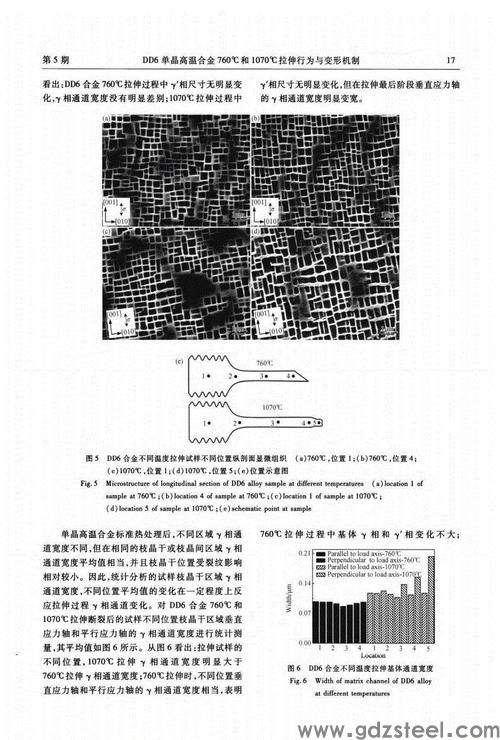

dd6高温合金密度(dd6高温合金强度)

高合金铸钢和高温合金的区别？

1.进行产品分类时，主要看产品的区别，按合金钢中合金含量分类，才能说是高合金钢或低合金钢。分类时，要看比较的是什么。2.合金钢种类很多，通常按合金元素含量多少分为低合金钢（含量10%）；按质量分为优质合金钢、特质合金钢；按特性和用途又分为合金结构钢、不锈钢、耐酸钢、耐磨钢、耐热钢、合金工具钢、滚动轴承钢、合金弹簧钢和特殊性能钢（如软磁钢、永磁钢、无磁钢）等。钢材牌号，又称钢铁产品牌号，一般采用汉语拼音字母，化学元素符号和阿拉伯数字相结合表示钢材产品名称、用途、特性和工艺的方法。3.钢本身是合金，合金钢是除铁、碳外加入其他元素的钢。合金钢属于高温合金啊。高温合金是大类。

高合金铸钢和高温合金的区别？

1.进行产品分类时，主要看产品的区别，按合金钢中合金含量分类，才能说是高合金钢或低合金钢。分类时，要看比较的是什么。2.合金钢种类很多，通常按合金元素含量多少分为低合金钢（含量10%）；按质量分为优质合金钢、特质合金钢；按特性和用途又分为合金结构钢、不锈钢、耐酸钢、耐磨钢、耐热钢、合金工具钢、滚动轴承钢、合金弹簧钢和特殊性能钢（如软磁钢、永磁钢、无磁钢）等。钢材牌号，又称钢铁产品牌号，一般采用汉语拼音字母，化学元素符号和阿拉伯数字相结合表示钢材产品名称、用途、特性和工艺的方法。3.钢本身是合金，合金钢是除铁、碳外加入其他元素的钢。合金钢属于高温合金啊。高温合金是大类。

高温合金板的重量怎么算

高温合金知识

高温合金是在高温严酷的机械应力和氧化、腐蚀环境下应用的一类合金。随着科技事业的发展，高温合金逐渐形成六个较为完整的部分。

一、变形高温合金

变形高温合金是指可以进行热、冷变形加工，工作温度范围-253～1320℃，具有良好的力学性能和综合的强、韧性指标，具有较高的抗氧化、抗腐蚀性能的一类合金。按其热处理工艺可分为固溶强化型合金和时效强化型合金。

1、固溶强化型合金

使用温度范围为900～1300℃，更高抗氧化温度达1320℃。例如GH128合金，室温拉伸强度为850MPa、屈服强度为350MPa；1000℃拉伸强度为140MPa、延伸率为85%,1000℃、30MPa应力的持久寿命为200小时、延伸率40%。固溶合金一般用于制作航空、航天发动机燃烧室、机匣等部件。

2、时效强化型合金

使用温度为-253～950℃，一般用于制作航空、航天发动机的涡轮盘与叶片等结构件。制作涡轮盘的合金工作温度为-253～700℃,要求具有良好的高低温强度和抗疲劳性能。 例如：GH4169合金，在650℃的更高屈服强度达1000MPa；制作叶片的合金温度可达950℃，例如：GH220合金，950℃的拉伸强度为490MPa，940℃、200MPa的持久寿命大于40小时。

变形高温合金主要为航天、航空、核能、石油民用工业提供结构锻件、饼材、环件、棒材、板材、管材、带材和丝材。

高温合金是一个大类 还要细分的牌号，因为每个材料 密度都会有差异的gh3536高温合金板密度是8.28g/cm3.

gh3536合金是主要用铬和钼固溶强化的一种铁量较高的镍基高温合金。

具有良好的抗氧化和耐腐蚀性能,在900℃以下有中等到的持久和蠕变强度,冷、热加工成形性和焊接性能良好。

适用于制造航空发动机的燃烧室部件和其他高温部件，900℃以下长期使用，短时工作温度达到1080℃。 在 600～1200℃高温下能承受一定应力并具有抗氧化或抗腐蚀能力的合金。按基体元素主要可分为铁基高温合金、镍基高温合金和钴基高温合金。按制备工艺可分为变形高温合金、铸造高温合金和粉末冶金高温合金。按强化方式有固溶强化型、沉淀强化型、氧化物弥散强化型和纤维强化型等(见金属的强化)。高温合金主要用于制造航空、舰艇和工业用燃气轮机的涡轮叶片、导向叶片、涡轮盘、高压压气机盘和燃烧室等高温部件;还用于制造航天飞行器、火箭发动机、核反应堆、石油化工设备以及煤的转化等能源转换装置。看你是具体什么材料,有细微差别.

不过高温合金体积密度在8.3到8.9g/cm3,工程估算的话,取个中间值就行了.厚度*长*宽*密度得出一张板子重量

高温合金主要牌号：

固溶强化型铁基合金：

GH1015、GH1035、GH1040、GH1131、GH1140

时效硬化性铁基合金：

GH2018、GH2036、GH2038、GH2130、GH2132、GH2135、GH2136、GH2302、GH2696

固溶强化型镍基合金：

GH3030、GH3039、GH3044、GH3028、GH3128、GH3536、GH605,GH600

时效硬化型镍基合金：

GH4033、GH4037、GH4043、GH4049、GH4133、GH4133B、GH4169、GH4145、GH4090

国外的高温合金叫包含inconel系列 incoloy系列 Hastelloy系列

成分和性能

镍基合金是高温合金中应用更广、高温强度更高的一类合金。其主要原因，一是镍基合金中可以溶解较多合金元素，且能保持较好的组织稳定性；二是可以形成共格有序的 A3B型金属间化合物γ'[Ni3(Al，Ti)]相作为强化相，使合金得到有效的强化，获得比铁基高温合金和钴基高温合金更高的高温强度；三是含铬的镍基合金具有比铁基高温合金更好的抗yang化和抗燃气腐蚀能力。镍基合金含有十多种元素，其中Cr主要起抗yang化和抗腐蚀作用，其他元素主要起强化作用。根据它们的强化作用方式可分为：固溶强化元素，如钨、钼、钴、铬和钒等；沉淀强化元素，如铝、钛、铌和钽；晶界强化元素，如硼、锆、镁和稀土元素等。

镍基高温合金按强化方式有固溶强化型合金和沉淀强化型合金。

固溶强化型合金

具有一定的高温强度，良好的抗yang化，抗热腐蚀，抗冷、热疲劳性能，并有良好的塑性和焊接性等，可用于制造工作温度较高、承受应力不大(每平方毫米几公斤力)的部件，如燃气轮机的燃烧室

沉淀强化型合金

通常综合采用固溶强化、沉淀强化和晶界强化三种强化方式，因而具有良好的高温蠕变强度、抗pi劳性能、抗yang化和抗热腐蚀性能，可用于制作高温下承受应力较高(每平方毫米十几公斤力以上的部件，如燃气轮机的涡轮叶片等。

台湾热摸合金材料SKD61的热处理方法硬度以及属性
