Hastelloy b-3哈氏合金棒 哈氏合金板Hastelloy b-3无缝管

型号：Hastelloy b-3

相仿型号：

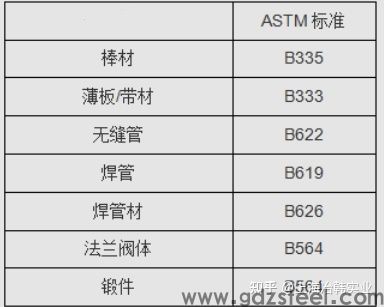

产品执行标准：

商品简述：

Hastelloy B3（N10675）是一种以镍、钼、钴等元素组成的镍基高温合金，含镍量约为65 %。Hastelloy B3（N10675）镍基高温合金原材料是在哈氏合金B2的根基上完善的新型材料，提升了原材料的耐热性，进而增强了耐腐蚀性能，与此同时，改进了热成形与冷成形性能。近些年，早已愈来愈多地运用于化工装备的生产中。

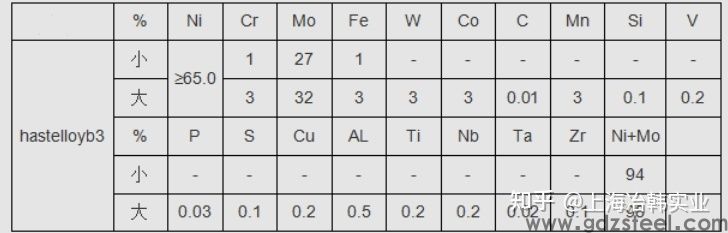

成分(wt%)：上海市冶韩

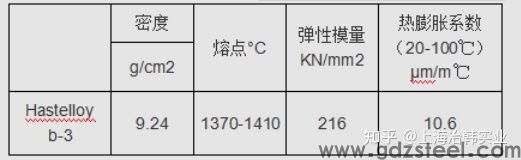

物理学性能：

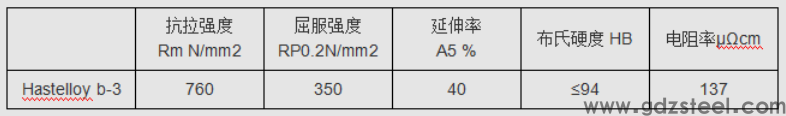

在常温状态铝合金的机械设备性能的极小值：

Hastelloy B3（N10675）哈氏合金关键特点及电焊焊接与生产加工：

1、材料分析：Hastelloy B3（N10675）哈氏合金家具板材热处理回火情况的结构力学性能：随加温温度升高，其抗压强度、抗拉强度、弹性模具会减少，而拉伸强度、线膨胀系数、传热系数和比热容略微上升；而随热态形变率的提升，其强度、抗压强度和抗拉强度提升，拉伸强度减少。

2、成形生产加工特点：经剖析，哈氏合金B3的成形生产加工特点关键有：

(1)、哈氏合金B3原材料的拉伸强度较高，为冷挤压成形造就了资源优势。

(2)、哈氏合金B3原材料比低合金钢硬实，冷作硬化趋向更显著，因此在冷成形时需用很大的工作压力，或分阶段成形。

(3)、哈氏合金B3原材料冷成形形变率低于10%时，不容易对加工件的抗腐蚀性能导致危害，但在激光焊接加工中，剩余应力的存有很有可能会给焊接导致热裂痕。因而，针对中后期必须激光焊接加工的工件，或是应尽量清除剩余应力的危害。

(4)、形变比较严重的冷成形会提升哈氏合金B3原材料的屈强比，还会继续提升晶间腐蚀和裂痕的敏感度，常选用正中间和终热处理方法。

(5)、哈氏合金B3原材料在持续高温下对还原性物质及硫、磷、铅以及他低溶点金属材料十分比较敏感。

(6)、在600～800℃区段，加温時间太长，哈氏B3铝合金会造成延性相，造成拉伸强度减少，并且在这里温度区段外力作用或形变受限制时，非常容易产生热裂痕。因而选用热成形时，温度务必操纵在900℃以上。

(7)、哈氏合金B3原材料生产加工抑制前，与工件触碰的模貝表面清除整洁；冷拉时，可选用润化方式，成形后须马上脱油解决或用碱清理。

(8)、加工件出炉水冷散热后，表面的空气氧化膜偏厚，应充足酸洗钝化，如残余有空气氧化膜，很有可能在下一次抑制时造成裂痕；必需时，可在酸处理前喷砂工艺。

3、电焊焊接与成形：

(1)、在成形生产加工前，原胚料假如必须拼凑焊接，挑选钨氩弧焊机（GTAW）焊接工艺，那样能够更好的维护焊接不被氧化，假如选用手工电弧焊方式，非常容易导致正中间焊道被氧化，即使各层打磨抛光清除，也难保清理完全，有微小的空气氧化层残余，也有可能会对焊接的成形生产加工性能导致危害。 工件电焊焊接以前，务必除去焊缝和原材质表面的附属物和空气氧化层，由于空气氧化膜和残渣的出现会危害焊接和热危害区的性能。电焊焊接采用小电流量，防止太慢的速率， 不晃动，固层温度操纵在100℃下列，选用正、背双面氩气瓶维护，防止铝合金原素高溫空气氧化烧蚀。 抑制前要将焊接表面打磨抛光光洁，除去焊接表面偏厚的空气氧化层并佐以酸洗钝化。由于哈氏合金B3原材料焊接的空气氧化层很硬实，立即酸洗钝化无法除去，在抑制成形全过程中极易造成微小的裂痕，对焊接的性能导致危害。

(2)、热成形的特点是可一次成形，能防止冷作硬化，假如成形温度能操纵好，还可免除热处理工艺。但热成形全过程中温度发生变化，且每一个地域都是有不一样，乃至与模貝直接接触的表面很有可能要远小于金属材料里面的温度，难以**测量和操纵，一旦在生产过程中部分原材料进到比较敏感温度区，造成微裂痕等缺点， 便难以在以后的热处理回火热处理工艺中清除。汲取生产厂的工作经验， 挑选了冷成形加工工艺。抑制方式优先选择采用模压，务必选用冲压时也需要选用冷冲压，或温度不超过400℃的温旋压。

(3)、冷成形全过程中，形变率比较大时要选用分阶段成形加工工艺。分阶段成形要开展正中间热处理工艺，宜采用热处理回火热处理工艺，温度操纵在1000℃以上。挑选热处理回火热处理方法，温度做到1060～1080℃。加工件抑制成形后还需要再开展一次热处理回火热处理工艺，清除残留的内应力，防止危害后面的激光焊接品质。

4、热处理工艺：

Hastelloy B3（N10675）哈氏合金在热处理以前和热处理工艺全过程中，应持续保持 工件清理和零污染， 这一点十分关键。在升温操作过程中，工件不可以触碰硫、磷、铅以及他低溶点金属材料，不然会危害铝合金的性能，使合金变脆。热处理炉为加热炉，如选用天然气或燃油炉，然料中的硫含量越低越好，依据原材料生产厂家强烈推荐，天燃气和压缩天然气中的硫的总成分不超过0．1% （V），大城市液化气中硫的成分不超过0．25g/m3 ，汽柴油中含硫量应低于0．5%（W）为不错。

炉气务必清洁并且以微氧化性为宜，应防止炉气在还原性和氧化性中间起伏，加温火苗不可以直接接触工件。工件掺烧前务必支撑点，防止高溫下产生欠佳形变。工件提温速率尽量快，务必待温度控制做到热处理工艺温度后工件才可以掺烧。出炉后应迅速水冷散热，用渗入法或全面积匀称喷洒，禁止选用自来水管浇筑，防止热冷不均匀，造成产生出现异常形变或撕破。Hastelloy B-3的金相构造：

Hastelloy B-3为面心立方晶格常数构造。该铝合金的铁和铬成分被控制值，因而阻拦了其在700-800℃间沉积进行析出Ni4Mo相，进而了生产加工脆裂的风险性。

Hastelloy B-3 的特点：

瞬间在中国温时仍能保证的塑性能;的耐点蚀和晶间腐蚀裂开性能力;的耐伤口浸蚀和热危害区浸蚀的性能;的耐冰醋酸、甲酸、和其他非氧化性酸的性能力;的耐各类浓度值和温度下浸蚀的性能力;

Hastelloy B-3 运用范畴行业：

B-3铝合金可适用此前B-2铝合金全部主要用途，同B-2铝合金我一样，B-3都不强烈推荐应用于三价铁盐和二价铜盐存有的中，由于这种盐会迅速造成浸蚀。当到铁和铜时，会与之产生化学变化转化成三价铁盐和二价铜盐。
