哈氏合金c276材质成分含量

hc276属于金属材料哪个分类？

HC-276该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。②有出色的耐点蚀、缝隙腐蚀和应力腐蚀性能。较高的Mo、Cr含量使合金能够耐氯离子腐蚀，W元素进一步提高了耐蚀性。同时，哈氏C-276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。适用于各种浓度的硫酸溶液，是少数几种能应用于热浓硫酸溶液的材料之一。

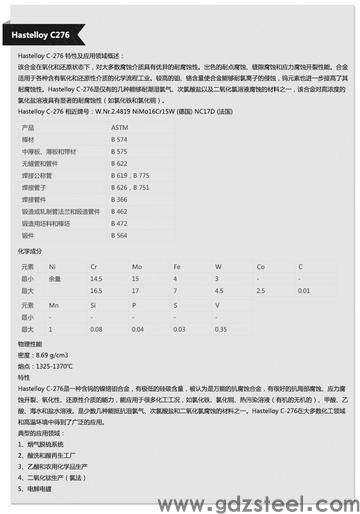

哈氏合金c276的物理性能如下所示：

材料成分：57Ni-16Cr-16Mo-5Fe-4W-2.5Co*-1Mn*-0.35V*-0.08Si*-0.01C*

*为更大a余量

执行标准：UNS

N10276，ASTM

B575，ASME

SB575，DIN/EN

2.4819

密

度：8.90g/cm3

三、HastelloyC-276机械性能

抗拉强度：σb≥730Mpa，延伸率：δ≥40%，硬度：HRB≤100。

哈氏C-276合金热成形是在1150℃时立即退火，并以水急冷。对哈氏C-276合金进行冷变形加工会使其强度增加。

哈氏C-276合金和普通奥氏体不锈钢有相似的成形性能。但由于其比普通奥氏体不锈钢的强度要大，所以，在冷成形加工过程中会有更大应力。此外，这种材料的加工硬化速度比普通不锈钢快得多，因此在有广泛冷成形加工过程中，要采取中途退火处理.

四、应用领域:

C276合金在化工和石化领域得到了广泛的应用，如应用在接触含氯化物有机物的元件和催化系统中。这种材料尤其适合在高温、混有杂质的无机酸和有机酸（如甲酸和乙酸）、海水腐蚀环境中使用。主要可用于制造以下几种设备或零件：1.纸浆和造纸工业，如煮解和漂白容器：

2.FGD

系统中的洗涤塔、再加热器、湿汽风扇等：3.在酸性气体环境中作业的设备和元件；

4.乙酸和酸性产品的反应器；5.硫酸冷凝器；

6.亚甲二苯异氰酸盐（MDI）；

7.不纯磷酸的生产和加工。

哈氏合金c276材质成分含量

0

小浪拍砖

哈氏C-276合金的物理性能如下所示：

C-276主要成分：59Ni-15Cr-16Mo-4W-5Fe

C-276密度：

8.89g/cm3

C-276熔点：

1323-1371

°C

C-276弹性模量：

205.5kN/mm2

C-276热导率：11.1

W/m-K

C-276硬度：HRC90

C-276热膨胀系数(

24-100°C)：

11.2

μ

m/m

°C

C-276工作温度约量：

-200

至

+400°C

2020-04-27
