一种模具钢的边角快速打磨装置的制作方法

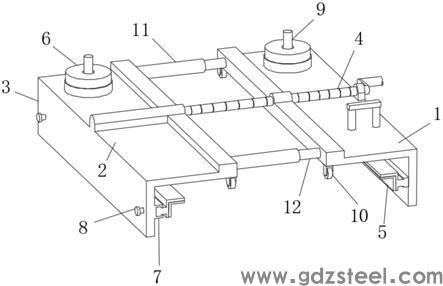

　　1.本实用新型涉及模具钢加工技术领域，具体为一种模具钢的边角快速打磨装置。背景技术：2.模具钢是用来制造冷冲模、热锻模、压铸模等模具的钢种。模具是机械制造、无线电仪表、电机、电器等工业部门中制造零件的主要加工工具。模具的质量直接影响着压力加工工艺的质量、产品的精度产量和生产成本，而模具的质量与使用寿命除了靠合理的结构设计和加工精度外，主要受模具材料和热处理的影响。很多模具钢的边角都具有毛刺，影响到正常使用，在使用前需要对边角进行打磨，然而现有技术中在对模具钢进行边角打磨时，一般只能同时对模具钢的其中一侧进行打磨，存在效率低的问题，为此我们提出一种模具钢的边角快速打磨装置用于解决上述问题。技术实现要素：3.本实用新型的目的在于提供一种模具钢的边角快速打磨装置，以解决上述背景技术中提出的问题。4.为实现上述目的，本实用新型提供如下技术方案：一种模具钢的边角快速打磨装置，包括装置本体，所述装置本体包括5.固定板，所述固定板的侧面一体成型有侧板，且固定板的数量为两组，两组所述固定板滑动连接；6.调节螺杆，所述调节螺杆转动安装在其中一组固定板上，且调节螺杆和另一组固定板螺纹连接；7.打磨板，所述打磨板可拆卸固定在侧板的内壁；8.配重砝码，所述配重砝码放置在固定板的表面。9.优选的，所述打磨板为l形结构，所述侧板的内侧设有t形槽，所述打磨板上一体成型有t形块，所述t形块滑动插在t形槽内，所述侧板上螺纹连接有紧固螺栓，所述紧固螺栓和打磨板紧密接触。10.优选的，所述固定板的表面固定有固定柱，所述配重砝码套在固定柱上。11.优选的，所述固定板的下表面固定有定滑轮。12.优选的，其中一组所述固定板上固定有导向筒，且另一组固定板上固定有滑杆，所述滑杆和导向筒滑动连接。13.与现有技术相比，本实用新型的有益效果是：14.1、本实用新型在使用的时候，将装置本体放置在模具钢的表面，滑动两组固定板，使两组侧板夹在模具钢的两侧，使打磨板和模具钢两侧的边角紧密贴合，然后在模具钢的长度方向滑动装置本体，使两组打磨板同时对模具钢两侧的边角进行打磨，方便快捷；15.2、本实用新型在安装打磨板的时候，将打磨板滑动插在t形槽内，然后通过紧固螺栓进行固定即可；16.3、本实用新型通过配重砝码的设置，可以调节固定板对模具钢的纵向压力，通过微调调节螺杆，可以调节侧板对模具钢的横向压力，从而对打磨板和模具钢之间的摩擦力进行调节。附图说明17.图1为本实用新型立体结构示意图。18.图2为本实用新型正视图。19.图中：1装置本体、2固定板、3侧板、4调节螺杆、5打磨板、6配重砝码、7t形槽、8紧固螺栓、9固定柱、10定滑轮、11导向筒、12滑杆。具体实施方式20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。21.请参阅图1?2，本实用新型提供一种技术方案：一种模具钢的边角快速打磨装置，包括装置本体1，装置本体1包括22.固定板2，固定板2的侧面一体成型有侧板3，且固定板2的数量为两组，两组固定板2滑动连接；23.调节螺杆4，调节螺杆4转动安装在其中一组固定板2上，且调节螺杆4和另一组固定板2螺纹连接；24.打磨板5，打磨板5可拆卸固定在侧板3的内壁；25.配重砝码6，配重砝码6放置在固定板2的表面。26.在使用的时候，将装置本体1放置在模具钢的表面，滑动两组固定板2，使两组侧板3夹在模具钢的两侧，使打磨板5和模具钢两侧的边角紧密贴合，然后在模具钢的长度方向滑动装置本体1，使两组打磨板5同时对模具钢两侧的边角进行打磨，方便快捷。27.作为本实用新型的一种技术优化方案，打磨板5为l形结构，侧板3的内侧设有t形槽7，打磨板5上一体成型有t形块，t形块滑动插在t形槽7内，侧板3上螺纹连接有紧固螺栓8，紧固螺栓8和打磨板5紧密接触，在安装打磨板5的时候，将打磨板5滑动插在t形槽7内，然后通过紧固螺栓8进行固定即可。28.作为本实用新型的一种技术优化方案，固定板2的表面固定有固定柱9，配重砝码6套在固定柱9上，通过配重砝码6的设置，可以调节固定板2对模具钢的纵向压力，通过微调调节螺杆4，可以调节侧板3对模具钢的横向压力，从而对打磨板5和模具钢之间的摩擦力进行调节。29.作为本实用新型的一种技术优化方案，固定板2的下表面固定有定滑轮10，通过定滑轮10的设置，便于推动固定板2。30.作为本实用新型的一种技术优化方案，其中一组固定板2上固定有导向筒11，且另一组固定板2上固定有滑杆12，滑杆12和导向筒11滑动连接，导向筒11和滑杆12起到滑动导向的作用。31.本实用新型在使用的时候，将装置本体1放置在模具钢的表面，滑动两组固定板2，使两组侧板3夹在模具钢的两侧，使打磨板5和模具钢两侧的边角紧密贴合，然后在模具钢的长度方向滑动装置本体1，使两组打磨板5同时对模具钢两侧的边角进行打磨，方便快捷，在安装打磨板5的时候，将打磨板5滑动插在t形槽7内，然后通过紧固螺栓8进行固定即可，通过配重砝码6的设置，可以调节固定板2对模具钢的纵向压力，通过微调调节螺杆4，可以调节侧板3对模具钢的横向压力，从而对打磨板5和模具钢之间的摩擦力进行调节。32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

　　技术特征：1.一种模具钢的边角快速打磨装置，包括装置本体(1)，其特征在于：所述装置本体(1)包括固定板(2)，所述固定板(2)的侧面一体成型有侧板(3)，且固定板(2)的数量为两组，两组所述固定板(2)滑动连接；调节螺杆(4)，所述调节螺杆(4)转动安装在其中一组固定板(2)上，且调节螺杆(4)和另一组固定板(2)螺纹连接；打磨板(5)，所述打磨板(5)可拆卸固定在侧板(3)的内壁；配重砝码(6)，所述配重砝码(6)放置在固定板(2)的表面。2.根据权利要求1所述的一种模具钢的边角快速打磨装置，其特征在于：所述打磨板(5)为l形结构，所述侧板(3)的内侧设有t形槽(7)，所述打磨板(5)上一体成型有t形块，所述t形块滑动插在t形槽(7)内，所述侧板(3)上螺纹连接有紧固螺栓(8)，所述紧固螺栓(8)和打磨板(5)紧密接触。3.根据权利要求1所述的一种模具钢的边角快速打磨装置，其特征在于：所述固定板(2)的表面固定有固定柱(9)，所述配重砝码(6)套在固定柱(9)上。4.根据权利要求1所述的一种模具钢的边角快速打磨装置，其特征在于：所述固定板(2)的下表面固定有定滑轮(10)。5.根据权利要求1所述的一种模具钢的边角快速打磨装置，其特征在于：其中一组所述固定板(2)上固定有导向筒(11)，且另一组固定板(2)上固定有滑杆(12)，所述滑杆(12)和导向筒(11)滑动连接。技术总结
