热处理 H13 热作模具钢的显微组织演变和碳化物析出

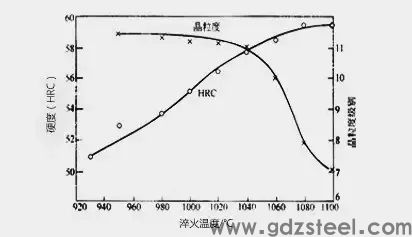

采用光学显微镜、电子背散射衍射和透射电子显微镜研究了 H13 热作模具钢在 620 ℃ 热处理和稳定化处理长达 20 小时后的显微组织和碳化物析出。在 1020 ℃固溶 40 分钟后，油冷和 610 ℃双回火 2 小时后，获得板条状马氏体组织，各种合金碳化物包括位于原始奥氏体晶界或板条的富铬 M 23 C 6碳化物边界和富含 V 的 MC 和富含 Mo 的 M 2C碳化物分布在晶粒内部。
热处理后的样品在室温下具有超过 1000 MPa 和在 650 ℃下超过 500 MPa 的高强度。在 620°C 稳定化处理 20 h 后，碳化物经历了有限的粗化，特别是 MC 和 M 2 C 碳化物，当硬度超过 300 HV 时，其显微组织具有优异的抗回火软化性。
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 promaxsts@163.com 举报，一经查实，本站将立刻删除。
原文链接:优钢网 » 热处理 H13 热作模具钢的显微组织演变和碳化物析出
原文链接:优钢网 » 热处理 H13 热作模具钢的显微组织演变和碳化物析出
发表评论
