一种用于模具钢倒角的倒角机的制作方法

　　本实用新型涉及工件倒角加工技术领域，更具体地说，它涉及一种用于模具钢倒角的倒角机。

　　背景技术：

　　模具钢是用来制造冷冲模、热锻模、压铸模等模具的钢种。模具是机械制造、无线电仪表、电机、电器等工业部门中制造零件的主要加工工具。模具的质量直接影响着压力加工工艺的质量、产品的精度产量和生产成本，而模具的质量与使用寿命除了靠合理的结构设计和加工精度外，主要受模具材料和热处理的影响。模具钢在加工前一般需要对其进行打磨、抛光和倒角等处理，因此也会用到磨床、倒角机等设备。

　　现有的倒角机，如图1所示，一般包括机架1，机架1上设置有用于放置模具钢的工作台2、用于对模具钢进行倒角的砂轮4、用于驱动砂轮4转动的电机3以及用于驱动砂轮4向模具钢靠近的移动无杆气缸5，电机安装在移动无杆气缸5的滑块上，机架1上安装有挡板6，挡板6下端与工作台之间具有间隙，砂轮4位于该间隙内。在工作时，先将模具钢放置于工作台2上，并使模具钢抵紧在挡板6的侧壁上，接着启动电机3，使电机3带动砂轮4转动，然后使移动无杆气缸5带动电机3向模具钢方向移动，从而使砂轮4对模具钢进行倒角。

　　但是，上述倒角机，在需要调整对模具钢的加工尺寸时，一般需要通过对电机和挡板进行拆装和调整来改变对模具钢的加工尺寸，操作过程非常不方便，影响加工效率，因此还有待改进空间。

　　技术实现要素：

　　本实用新型的目的在于提供一种用于模具钢倒角的倒角机，其具有模具有方便调整电机的安装角度，适用不同加工尺寸，提高加工效率的优点。

　　为实现上述目的，本实用新型提供了如下技术方案：

　　一种用于模具钢倒角的倒角机，包括机架，机架上设置有用于放置模具钢的工作台、用于对模具钢进行倒角的砂轮、用于驱动砂轮转动的电机以及用于驱动砂轮向模具钢靠近的移动无杆气缸，所述电机设置于移动无杆气缸的滑块上，所述机架上设置有挡板，所述挡板下端与工作台之间具有间隙，所述砂轮位于该间隙内，所述机架上设置有驱动所述电机转动的旋转气缸，所述旋转气缸的旋转台轴心垂直于所述电机的输出轴，所述机架上设置有驱动所述旋转气缸上下移动的竖直无杆气缸，所述移动无杆气缸上的滑块设置有驱动竖直无杆气缸水平移动的水平无杆气缸，所述水平无杆气缸的滑块移动方向垂直于所述旋转气缸的旋转台轴心。

　　通过采用上述技术方案，当需要改变模具钢的加工尺寸时，先启动竖直无杆气缸，以带动旋转气缸向下移动，再启动水平无杆气缸，以带动竖直无杆气缸远离工作台移动，然后启动旋转气缸，以带动电机旋转，从而改变砂轮的加工角度；接着，通过控制竖直无杆气缸、水平无杆气缸和移动无杆气缸，使砂轮与模具钢接触，即可实现对模具钢的倒角处理。

　　综上，相对于通过对电机和挡板进行拆装和调整来改变对模具钢加工尺寸的方式，上述通过控制水平无杆气缸、竖直无杆气缸和旋转气缸来改变电机的安装角度，操作方便，可适用不同加工尺寸，提高加工效率。

　　进一步的，所述机架上设置有安装所述挡板的移动架以及用于驱动所述移动架沿所述水平无杆气缸的滑块移动方向运动的横向气缸，所述移动架上设置有用于驱动挡板上下移动的纵向气缸。

　　通过采用上述技术方案，在改变电机安装角度的过程中，可先启动横向气缸，以带动移动架进行水平方向上的调节，再启动纵向气缸，以带动挡板在移动架上进行竖直方向上的调节，从而可改变挡板的安装位置，避免挡板影响电机的调整。

　　进一步的，所述移动架呈匚形，所述挡板位于所述移动架的开口内，所述移动架的开口两侧设置有导轨，所述挡板的两侧滑移在所述导轨内。

　　通过采用上述技术方案，挡板在纵向气缸的作用下移动时，通过导轨可限定挡板的移动轨迹，使挡板的移动更加稳定。

　　进一步的，所述挡板滑移在所述导轨内的两侧均设置有与所述导轨内壁相抵的滚轮。

　　通过采用上述技术方案，滚轮的设置，能够有效减小挡板与导轨之间的摩擦，减小不必要的机械损耗。

　　进一步的，所述挡板的上下两端均设置有外表面与导轨内壁贴合的刷块。

　　通过采用上述技术方案，在挡板移动过程中，刷块可对附着在导轨上的杂物进行清理，避免杂物影响挡板的移动。

　　进一步的，所述刷块外侧设置有擦拭层，所述擦拭层由超细纤维材料制成。

　　通过采用上述技术方案，超细纤维材料具有高吸水性、强去污力、易清洗的特性，因此采用超细纤维制成的擦拭层能够对导轨内的杂物强有力清除。

　　进一步的，所述挡板朝向工作台的一侧设置有防护垫。

　　通过采用上述技术方案，防护垫的设置，能够有效减轻模具钢在定位时对挡板的冲撞，可对模具钢起到保护作用，也可避免挡板受到损坏。

　　进一步的，所述旋转气缸上设置有刻度板，所述刻度板的刻度沿电机转动的方向布置。

　　通过采用上述技术方案，在调节完电机角度后，通过观察电机与刻度板上刻度位置关系，可判断电机旋转角度是否存在误差，从而方便人员调整设备。

　　与现有技术相比，本实用新型的有益效果是：

　　（1）相对于通过对电机和挡板进行拆装和调整来改变对模具钢加工尺寸的方式，通过控制水平无杆气缸、竖直无杆气缸和旋转气缸来改变电机的安装角度，操作方便，可适用不同加工尺寸，提高加工效率；

　　（2）通过设置横向气缸和纵向气缸来改变挡板的安装位置，可避免挡板影响电机的调整；

　　（3）通过设置刷块，在挡板移动过程中，刷块可对附着在导轨上的杂物进行清理，避免杂物影响挡板的移动。

　　附图说明

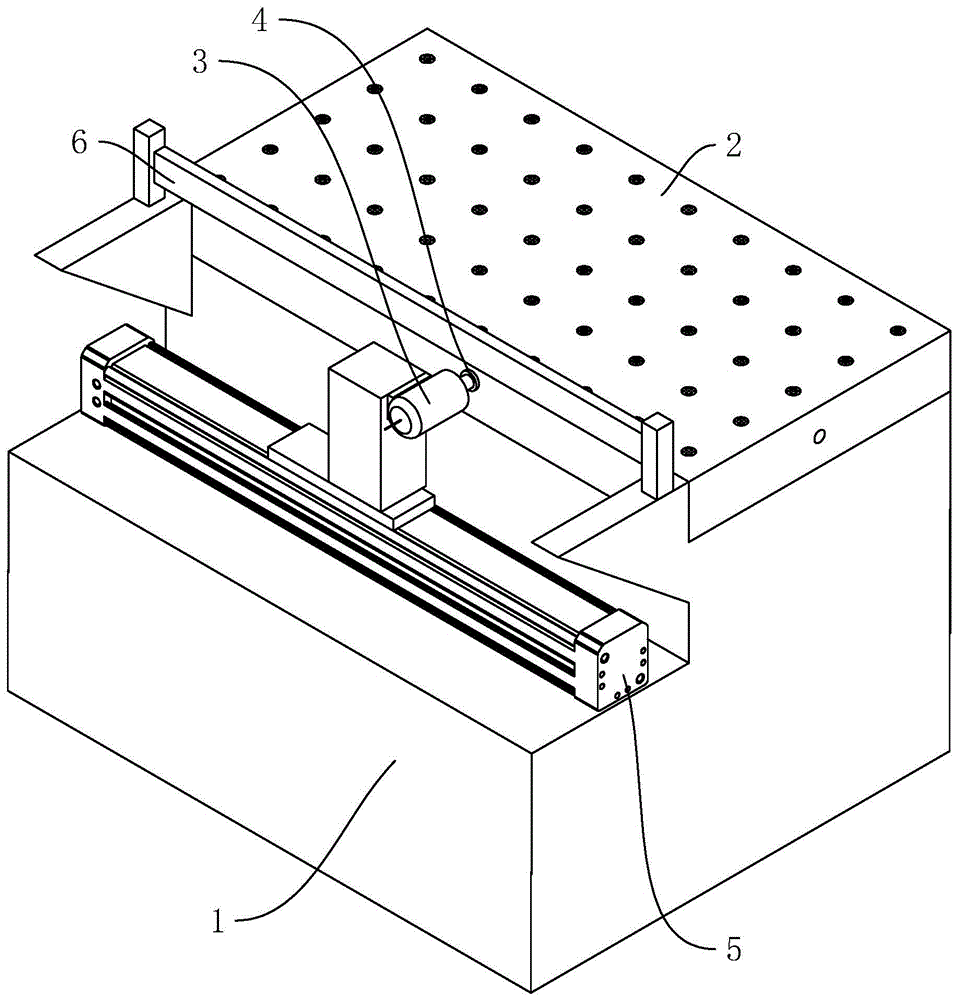

　　图1为现有倒角机的整体结构示意图；

　　图2为本实施例的整体结构示意图；

　　图3为图2中a的放大示意图；

　　图4为沿图2中a-a线的局部剖视示意图；

　　图5为沿图2中b-b线的局部剖视示意图。

　　附图标记：1、机架；2、工作台；3、电机；4、砂轮；5、移动无杆气缸；6、挡板；7、旋转气缸；8、竖直无杆气缸；9、水平无杆气缸；10、刻度板；11、移动架；12、横向气缸；13、纵向气缸；14、导轨；15、滚轮；16、刷块；17、擦拭层；18、防护垫。

　　具体实施方式

　　下面结合附图和实施例，对本实用新型进行详细描述。

　　一种用于模具钢倒角的倒角机，如图2所示，包括机架1，机架1上表面安装有用于放置模具钢的工作台2、用于对模具钢进行倒角的砂轮4、用于驱动砂轮4转动的电机3以及有用于驱动砂轮4向模具钢靠近的移动无杆气缸5，电机3安装在移动无杆气缸5的滑块上，机架1上安装有挡板6，挡板6安装在机架1与工作台2同一上表面的位置上，挡板6下端与工作台2之间具有间隙，且砂轮4位于该间隙内。

　　如图2、3所示，机架1上安装有驱动电机3转动的旋转气缸7，旋转气缸7的旋转台轴心垂直于电机3的输出轴，机架1上位于安装有挡板6的一侧安装有的竖直无杆气缸8，且旋转气缸7安装在竖直无杆气缸8的滑块上，移动无杆气缸5上的滑块上安装有水平无杆气缸9，竖直无杆气缸8安装在水平无杆气缸9的滑块上，水平无杆气缸9的滑块移动方向垂直于旋转气缸7的旋转台轴心。

　　如图3所示，旋转气缸7上远离工作台2的一侧安装有刻度板10，刻度板10的刻度沿电机3转动的方向布置。因此，在调节完电机3角度后，通过观察电机3与刻度板10上刻度的位置关系，可判断电机3旋转角度是否存在误差，从而方便工作人员进行相应的调整。

　　如图3所示，机架1上位于工作台2同一上表面安装有用于安装挡板6的移动架11以及用于驱动移动架11沿水平无杆气缸9的滑块移动方向运动的横向气缸12，移动架11上安装有用于驱动挡板6上下移动的纵向气缸13。因此，在改变电机3安装角度的过程中，可先启动横向气缸12，以带动移动架11进行水平方向上的调节，再启动纵向气缸13，以带动挡板6在移动架11上进行竖直方向上的调节，从而可改变挡板6的安装位置，避免挡板6影响电机3的调整。

　　如图2、4所示，移动架11呈匚形，挡板6位于移动架11的开口内，移动架11的开口两侧开设有导轨14，挡板6的两侧滑移在导轨14内,通过导轨14可限定挡板6的移动轨迹，使挡板6的移动更加稳定。

　　进一步的，挡板6滑移在导轨14内的两侧均安装有与导轨14内壁相抵的两个滚轮15。通过滚轮15能够有效减小挡板6与导轨14之间的摩擦，减小不必要的机械损耗。

　　值得一提的是，挡板6的上下两端均安装有外表面与导轨14内壁贴合的刷块16，且刷块16与导轨14内壁接触的一侧固定有由超细纤维材料制成的擦拭层17。因此，在挡板6移动过程中，刷块16可对附着在导轨14上的杂物进行清理，避免杂物影响挡板6的移动。

　　如图5所示，挡板6朝向工作台2的一侧固定有防护垫18，其能够有效减轻模具钢在定位时对挡板6的冲撞，可对加模具钢起到保护作用，也可避免挡板6受到损坏。

　　本实用新型的工作过程和有益效果如下：当需要改变模具钢的加工尺寸时，先启动竖直无杆气缸8，以带动旋转气缸7向下移动，再启动水平无杆气缸9，以带动竖直无杆气缸8远离工作台2移动，然后启动旋转气缸7，以带动电机3旋转，从而改变砂轮4的加工角度；接着，通过控制竖直无杆气缸8、水平无杆气缸9和移动无杆气缸5，使砂轮4与模具钢接触，即可实现对模具钢的倒角处理。

　　综上，相对于通过对电机3和挡板6进行拆装和调整来改变对模具钢加工尺寸的方式，上述通过控制水平无杆气缸9、竖直无杆气缸8和旋转气缸7来改变电机3的安装角度，操作方便，可适用不同加工尺寸，提高加工效率。

　　以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
