模具钢材淬火

模具钢怎样淬火？

来源于：客户153564358379812

2019年11月17日

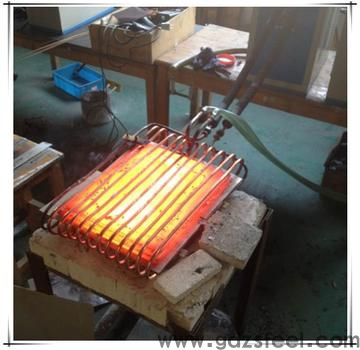

【模具钢材Cr12淬火】Cr12槽钢做为通用性冷工模貝在批量生产中获得广泛运用，而其热处理工艺方法通常有二种：即一次硬化法（低淬 低回）和二次硬化法（高淬 高回）。1、一次硬化法的淬火温度为1020～1040度，回火温度可依据模貝规定挑选，一般规定高硬度耐磨性能的冷冲压模具，采用160～180度超低温回火，回火后硬度可做到HRC60以上。规定较高硬度及一定韧性的冲压来讲，可采用250~270度回火，回火后硬度可达HRC58～60。针对承担较高冲韧的模貝，可采用520度高溫回火，回火后硬度为HRC55～57。2、二次硬度法的淬火温度为1080～1120度，因为淬火后钢中出现很多残余马氏体，因此硬度较低（HRC42～45），根据多次（3～5次）高溫回火，使残余奥氏体转化成奥氏体造成二次硬化。硬度可升到HRC59～64，关键适用规定红刚性的模具零件，缺陷是断裂韧性较弱，危害多冲使用寿命，因此对冷工模貝并不适合。

因为一次硬化法采用超低温回火，硬度虽可做到HRC60以上，但回火温度较低，淬火后应力消除并不充足，并且在后期生产加工中非常容易因为切削热造成产品工件表层硬度降低而危害使用期限。因此优先选择采用中温淬火 高溫回火方法，即1050度上下淬火，淬火后硬度在HRC63。随后采用500～520高溫回火。因为二次硬化回火后硬度可做到HRC60以上，采用该加工工艺淬火温度比二次硬化法低，热处理工艺后模貝抗压强度较高，并兼顾一定的延展性。并且因为高溫回火后应力消除较为充足，后面线割充放电生产加工时不容易裂开、切削生产加工中不容易淬火、表层可pvd涂层等优势，在制造中获得一定的运用。

df-2模具钢材淬火方式？

来源于：客户6416021531640

2021年10月13日

为了更好地减少铸铁件的延性，将淬火后的铸铁件在高过室内温度而小于650℃的某一适度温度开展长期的隔热保温，再开展制冷，这类加工工艺称之为回火。

淬火、正火、淬火、回火是整体热处理中的“四把火”，在其中的淬火与回火密切相关，经常相互配合应用，缺一不可。

热处理方法一般包含加温、隔热保温、制冷三个全过程，有时候仅有加温和制冷2个全过程。这种全过程相互之间对接，不能中断。

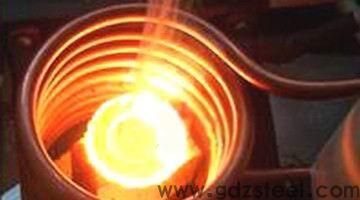

h13模具钢材淬火和回火加工工艺？

来源于：客户6768627040990

2021年12月07日

H13归属于热作模具钢，其淬火加温温度为1000±10度，依据模貝的复杂性，可以选取在450度上下 800度左右开展2次加热，或是在790±10度上下一次加热，隔热保温時间要依据实际模貝的合理薄厚来测算，显而易见，厚10mm和厚100毫米的产品工件，其隔热保温時间毫无疑问不容易同样，你没有得出详细数据信息，没法测算，一般出炉空冷或风冷式，还可以采用油冷。回火温度约550度上下回火，一样，回火隔热保温時间没法得出。通常用2次回火，第二次回火温度应比**次低20℃。回火后风冷。
