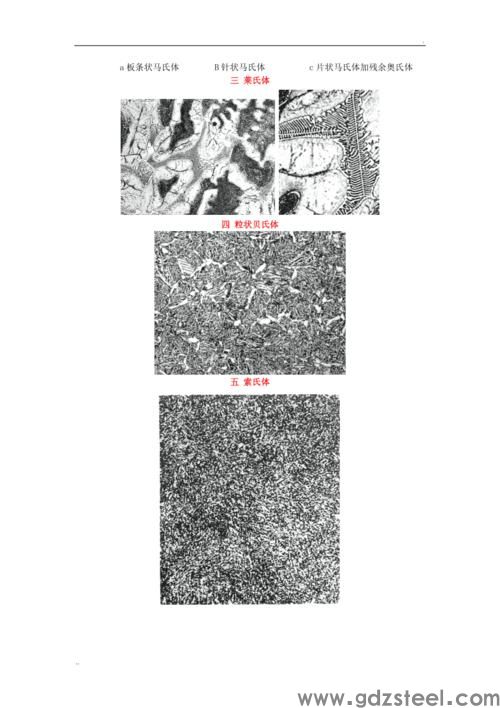

42crmo金相组织照片(42CrMo高频淬火，表面组织是什么？)

42CrMo高频淬火，表面组织是什么？

如果热处理工艺正常，其表面组织分别是：回火马氏体＋残奥＋铁素体。中碳钢及中碳合金钢进行表面感应淬火，根据加热状况的不同表面所得组织也不同。温度较高时会得到粗马氏体，温度适中时会得到细马氏体，而欠热时除马氏体以外还会出现屈氏体和铁素体组织。可根据标准《JB/T 9204-1999 钢件感应淬火金相检验》来验收。 中碳成分的马氏体是一种混合马氏体：以板条马氏体为主+少量针状马氏体。理论上马氏体转变不会进行到底，总会有残留奥氏体，但中低碳马氏体的残奥在光镜下无法分辨，通常在组织分析时忽略不计。所以，在不欠热的情况下，中碳及中碳合金钢感应淬火的表面组织是马氏体。相应地，自回火或低温回火以后就是回火马氏体。2楼的沈版主正解！正常情况下表面应是：回火马氏体+残余奥体+铁素体！40crmo材质的零件淬火，选用频率在15-35khz的超音频淬火，能达到硬度hrc53左右。淬火后，工件是硬度，耐磨性等综合机械性能提升，可有效的延长工件的使用寿命，国韵胡文锦。

急！ 在线等！ 这是42crmo原材料的金相组织，是什么组织啊？组织合格不？

你的原材料是圆钢，还是型材，有没有经过热处理？金相图片倍数？原材料状态需要确定啊

感觉像调质后的回火索氏体或是回火屈氏体42crmo原材料是铁素体+珠光体组织，珠光体里有少量的铬、钼的碳化物，铁素体里溶有少量的铬。合格的标准是什么啊？马氏体和奥氏体，看不清楚。百度一下试试吧
