冲压模具的工作原理(冲压模具设计)

冲压模具的工作原理

冲压模具的原理冲压--是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

一、冲压模的工作过程：

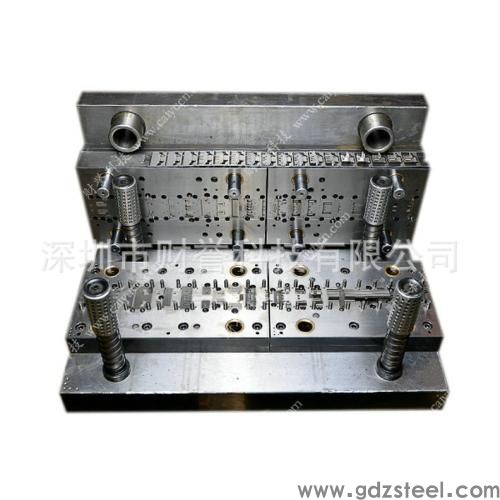

落料冲裁模,其工作原理如下,直接或问接固定在上模上的组成模具的上模,它通过模柄与冲床滑块相联结。固定在下模上的零组成了模具的下模,并利用压板固定在冲床的工作台上。上模与下模通过导、导导向。工作时,条料靠着挡料送进定位,当上模随滑块下降时,卸料先压住板料,接着凸冲落凹上面的材料获得工件。这时工件卡在凸模与顶块之闻,废料也紧紧箍在凸模上。在上模回升时，工件由顶块靠顶板借弹簧的弹力从凹模洞口中顶出；同时箍在凸模上的废料,由卸料板靠弹簧的弹力卸掉,再取走工件,至此完成整个落料过程。再将条料送进一个步距，进行下一次冲裁落料过程,如此往复进行。

二、冲压模的分类:

1、敞开模：结构简单，尺寸小、重量轻、制造易、成本低、但寿命低、精度差、

适于精度要求不高，开头简单，小批量或试制的冲裁件。

2、导板式：精度比敞开模高，适于开头简单，工件尺寸不大的冲裁件。要求压力机行程不大于导板厚度。

3、导柱式：导柱导向保证冲裁间隙均匀，冲裁件的工件尺寸精度高，模具使用寿命长，安装方便，适于大批量生产。

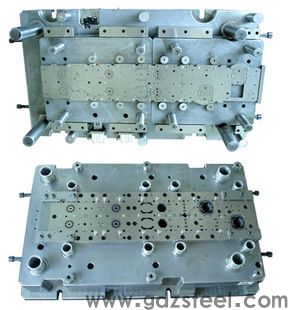

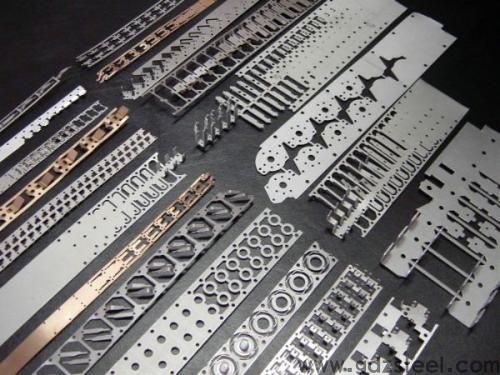

4、连续模：条料要求**定位，使内孔与外形相互位置精度得到保证。生产率高，具有一定的冲裁精度，适于大批量生产。

5、复合模：冲压件的内外形相互位置精度高，适合于大批量生产。

冲压模具的工作原理是什么？

模具是一种生产工具，它能按照客户需求制造出规定形状和尺寸的零件。在我们的日常生活中，模具生产的产品无处不在，大约80%的物件都是由模具加工制作的，例如塑料盆、水杯、电饭煲、电脑、手机和汽车上面的很多零件都是利用模具生产的。模具功能强大，用途十分广泛，因此得到了“工业之母”的美称，受到了广大用户的喜爱。

一、模具的定义和种类

1.模具的定义

模具是一种工业产品，由特定的结构和材料制作而成。模具可以大量生产具有一定形状和尺寸的工业零件，大到飞机和汽车，小到钉子和螺丝都离不开模具加工。使用模具生产的零件，具有高精度，高一致性和高生产率等特点，这些优势是任何其他加工方法所无法比拟的。

2.模具的种类

模具在很大程度上决定着产品的质量、效率和创新能力，因此模具的种类也十分丰富，主要有以下几个类型：

它是确保覆盖件合格的重要设备，其功能是通过拉伸工序将平板状毛料制成主体空间工件。拉延模分为两种形式，即正装和倒装。

用于去除加工零件的多余部分，比如扁平，中空或立体零件的多余外边缘，从而为后续的翻边和成形做准备。

它作用在毛坯或板料上，沿闭合轮廓分离废物以获得带孔的冲孔模具。

它的工作原理是将半成品工件的一部分翻转到另一部分材料上，用拉伸的办法使原冲孔的孔边形成凸缘。

它可以通过模具将先前弯曲或拉伸的零件压制成所需的形状，整形模是调整半成品尺寸和轮廓以提高产品精度和表面光洁度的模具。

二、冲压模具的介绍和结构

1.冲压模具的介绍

冲压模具是常用的模具种类，它的使用方法如下，在室温下将金属或非金属板料放入模具中，通过压力机对其施加压力，从而使板料发生分离或变形，更终制成所需的零件。

2.冲压模具的结构

冲压模具主要由工艺零件和结构零件组成。工艺零件直接完成冲压过程，即与材料或冲压零件直接接触。而结构零件在模具中起安装，组合和引导的作用

暖气片是冲压模具制造的吗？谢谢

而钢制暖气片，铝合金暖气片，铜铝复合暖气片，钢铝复合暖气片是由电焊机焊接而成的。

冲压模具有哪些形式？

冲压模具用导引单元有间接型(导引销单独使用)及直接型(导引销装设于冲头内部)两种形式

冲压模具的工作原理是什么？

模具是一种生产工具，它能按照客户需求制造出规定形状和尺寸的零件。在我们的日常生活中，模具生产的产品无处不在，大约80%的物件都是由模具加工制作的，例如塑料盆、水杯、电饭煲、电脑、手机和汽车上面的很多零件都是利用模具生产的。模具功能强大，用途十分广泛，因此得到了“工业之母”的美称，受到了广大用户的喜爱。

一、模具的定义和种类

1.模具的定义

模具是一种工业产品，由特定的结构和材料制作而成。模具可以大量生产具有一定形状和尺寸的工业零件，大到飞机和汽车，小到钉子和螺丝都离不开模具加工。使用模具生产的零件，具有高精度，高一致性和高生产率等特点，这些优势是任何其他加工方法所无法比拟的。

2.模具的种类

模具在很大程度上决定着产品的质量、效率和创新能力，因此模具的种类也十分丰富，主要有以下几个类型：

它是确保覆盖件合格的重要设备，其功能是通过拉伸工序将平板状毛料制成主体空间工件。拉延模分为两种形式，即正装和倒装。

用于去除加工零件的多余部分，比如扁平，中空或立体零件的多余外边缘，从而为后续的翻边和成形做准备。

它作用在毛坯或板料上，沿闭合轮廓分离废物以获得带孔的冲孔模具。

它的工作原理是将半成品工件的一部分翻转到另一部分材料上，用拉伸的办法使原冲孔的孔边形成凸缘。

它可以通过模具将先前弯曲或拉伸的零件压制成所需的形状，整形模是调整半成品尺寸和轮廓以提高产品精度和表面光洁度的模具。

二、冲压模具的介绍和结构

1.冲压模具的介绍

冲压模具是常用的模具种类，它的使用方法如下，在室温下将金属或非金属板料放入模具中，通过压力机对其施加压力，从而使板料发生分离或变形，更终制成所需的零件。

2.冲压模具的结构

冲压模具主要由工艺零件和结构零件组成。工艺零件直接完成冲压过程，即与材料或冲压零件直接接触。而结构零件在模具中起安装，组合和引导的作用冲压--是在室温下，利用安装在压力机上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件的一种压力加工方法。

冲压模具是冲压生产必不可少的工艺装备，是技术密集型产品。冲压件的质量、生产效率以及生产成本等，与模具设计和制造有直接关系。模具设计与制造技术水平的高低，是衡量一个**产品制造水平高低的重要标志之一，在很大程度上决定着产品的质量、效益和新产品的开发能力。

冲压模具的主要零件有哪些？

支承及夹持零件：它包括上下模板、模柄、凸凹模固定板、垫板、限位器等；上下模板是冲模的基础零件；其他各种零件都分别安装固定在上面。模板的平面尺寸，尤其是前后方向应与制件相适应，过大或过小均不利于操作。有些模具(落料、冲孔类模具)为了出件方便，需在模架下设垫板。这时垫板更好与模板之间用螺钉连接在一起，两垫板的厚度应相等。垫板的间距以能出件为准，不要太大，以免模板断裂。

在汽车冲压件生产中，相比冷冲压，热冲压工艺可有效兼顾轻量化与碰撞安全性及高强度下冲压件回弹与模具磨损等问题，受到重视。热冲压加工要通过其成形模具来实现，模具的设计是否合理，将直接关系到热冲压成形效率的高低。

在进行热成形模具结构设计时，主要考虑因素包括：镶块冷却系统布置、模具强度、模具密封性等。其中，更关键的是镶块冷却系统的布置，保证热成形制件成形后具备一定的冷却速率。

1．工作零件：凸凹模是直接使坯料成形的工作零件，因此，它是模具上的关键零件。凸凹模不但精密而且复杂，它应满足如下要求：(1)应有足够的强度，不能在冲压过程中断裂或破坏；(2)对其材料及热处理应有适当要求，防止硬度太高而脆裂。2．定位零件：定位零件是确定坯件安装位置的零件，有定位销(板)、挡料销(板)、导正销、导料板、定距侧刀、侧压器等。设计定位零件时应考虑操作方便，不应有过定位，位置要便于观察，更好采用前推定位、外廓定位和导正销定位等。3．压料、卸料及出料零件：压料零件有压边圈、压料板等。压边圈可对拉延坯料加压边力，从而防止坯料在切向压力的作用下拱起而形成皱褶。压料板的作用是防止坯料移动和弹跳。顶出器、卸料板的作用是便于出件和清理废料。它们由弹簧、橡胶和设备上的气垫推杆支撑，可上下运动，顶出件设计时应具有足够的顶出力，运动要有限位。卸料板应尽量缩小闭合区域或在操作位置上铣出空手槽。暴露的卸料板的四周应设有防护板，防止手指伸人或异物进入，外露表面棱角应倒钝。

4．导向零件导柱和导套是应用更广泛的一种导向 零件。其作用是保证凸凹模在冲压工作时有**的配合间隙。因此，导柱、导套的间隙应小于冲裁间隙。导柱设在下模座，要保证在冲程下死点时，导柱的上端面在 上模板顶面以上更少5至10毫米。导柱应安排在远离模块和压料板的部位，使操作者的手臂不用越过导柱送取料。5．支承及夹持零件它包括上下模板、模柄、凸凹模固定板、垫板、限位器等。上下模板是冲模的基础零件，其他各种零件都分别安装固定在上面。模板的平面尺寸，尤其是前后方向应与制件相适应，过大或过小均不利于操作。有些模具（落料、冲孔类模具）为了出件方便，需在模架下设垫板。这时垫板更好与模板之间用螺钉连接在一起，两垫板的厚度应**相等。垫板的间距以能出件为准，不要太大，以免模板断裂。6．紧固零件它包括螺钉、螺母、弹簧、柱销、垫圈等，一般都采用标准件。冲压模具的标准件用量较多，设计选用时应保证紧固和弹性顶出的需要，避免紧固件暴露在表面操作位置上，防止碰伤人手和妨碍操作。

一般模具的组成： 1.工作零件：是完成冲压工作的零件；包括凸模和凹模等零件。 2.定位零件：是保证送料时有良好的导向和控制送料的进距；主要包括挡料销、定位销、侧刃等零件。 3.压料、卸料、顶料零件：这些零件的作用是保证在冲压工序完成后将制件和废料的排除；主要包括卸料板、顶料器、气动顶料装置等零件。 4.导向零件：是保证上模与下模相对运动时有**的导向，使凸模、凹模间有均匀的间隙，提高冲压件的质量；包括导柱、导套、导板等零件。 5.安装、固定零件：这些零件的作用是使上述四部份联成整体，保证各零件间的相对位置，并使模具能安装在压力机上；包括上模板、下模板、模柄、固定板、垫板、螺钉、圆柱销等。 6.缓冲零件：包括卸料弹簧、聚氨脂橡胶和氮气缸等。 7.安全零件及其它辅助零件：主要有安全侧销、安全螺钉、工作限制器、存放限制器、上下料架、废料滑槽、起重棒、吊耳等。 安全侧销：主要作用是防止上模压料板紧固螺钉松动或断裂，导致压料板落下，造成人员、工装的重大损失。 存放限制器：主要作用是防止模具弹性元件长期受压而失效和防止刃口长期接触影响刃口的寿命。（一般采用聚氨脂橡胶） 工作限制器：主要作用是限制凸凹模的吃入深度。
