常州市h13模具钢煅造

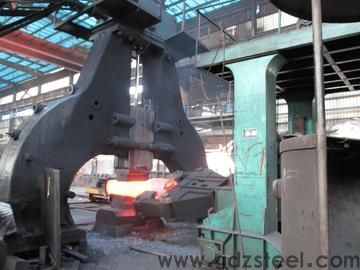

模具钢h13怎么锻造？

锻造的加温温度，终锻温度，形自变量、终锻以后的制冷问题，对于锻后的机构和通过的解决相关，有的用煅造余热回收淬火 高回家替代一般的灰铸铁加工工艺，其机构当然不一样了

H13模具钢级别？

许多做模貝的人都感觉H13模具钢猫腻许多，听到较多的口头语是“H13模具钢水很深”；简略详细介绍H13模具钢的质量等级。H13模具钢的品质由低到高分成7个级别。

1)

非标准H13模具钢；废旧钢材翻修，中频炉炼钢（别名地条钢），合金成分不合格。

2)

地条钢H13模具钢；废旧钢材翻修、中频炉炼钢（别名地条钢），合金成分达**标准范畴。

3)

移形换影H13模具钢；废旧钢材翻修、中频炉炼钢、电渣炉炼铁（脱下地条钢遮阳帽）。

4)

加热炉H13模具钢；铁矿砂铝合金，电弧炉 炉外精练 真空泵脱气。

5)

电渣H13模具钢；铁矿砂铝合金，电弧炉 炉外精练 真空泵脱气 电渣重熔。

6)

超优化H13模具钢；电弧炉 炉外精练 真空泵脱气 炼钢炉脱氨 电渣重熔 超优化解决（或希土炼铁）。

7)

高級H13模具钢；电弧炉 炉外精练 真空泵脱气 炼钢炉脱氨 氛围维护双电渣重熔 超优化解决（或希土炼铁）。H13模具钢被北美地区铝压铸研究会判断为高級H13模具钢。

H13模具钢每个炼铁厂在炼钢工艺和铸造工艺还作了调整，获得的H13模具钢质量也各有不同。讲得过细，怕把大伙儿讲迷糊。

铝合金铸造模貝使用寿命的长度，跟各个方面的原因相关如：模具钢性价比高差、热处理方法、铝合金型材产品构造、生产过程的应用与维护保养。必须各个方面共同奋斗，才可以获得大家都令人满意的結果。

H 13原材料可加硬到几度？

H13模具钢的更好淬火和回火加工工艺是：1020~1080℃加温后油冷淬火或等级分类淬火，随后开展560~600℃2次回火。

显微镜机构为回火托氏体 回火屈氏体 剩下渗碳体，显微镜强度为48~52HRC。

针对规定热刚性高的压铸件可用限制加温温度淬火。针对规定延展性为主导的模貝（热锻模）可用更低值加温温度淬火。

去应力退火加工工艺的目地是匀称机构，减少强度，改进钻削生产加工特性，为淬火和回火做机构提前准备。去应力退火加工工艺是在845~900℃隔热保温（1h 1min）/mm，随后炉冷至720~740℃等温过程（2h 1min）/mm，更终炉冷至500℃出炉空冷，去应力退火机构为颗粒状铁素体，强度低于229HBS。

h13热处理硬度38度回火
