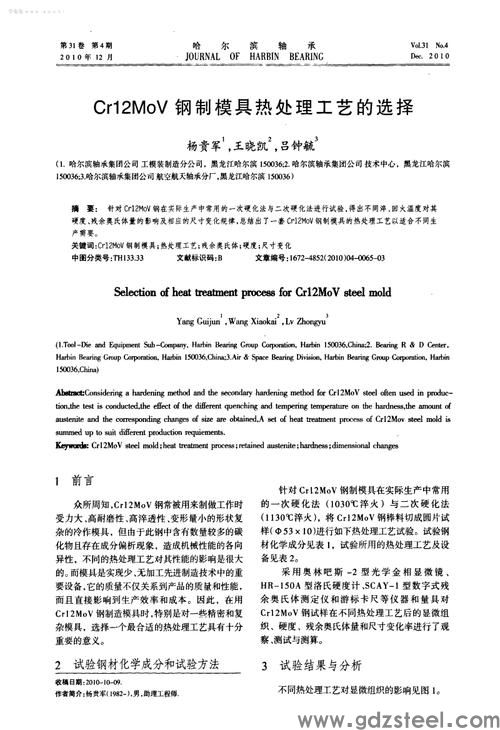

热处理对cr12mov钢组的相(cr12mov钢常用两种热处理工艺)

cr12mov的钢料误用cr12的热处理工艺对硬度等有什么影响？

这样做的影响是达不到Cr12MoV预期的硬度。

Cr12MoV、Cr12钢属于高碳铬合金模具钢，本身具有较高的淬透性、回火稳定性、一定的韧性和尺寸稳定性，即使体积较大的模具仍可获得要求的硬度等。随着淬火温度的升高，钢中奥氏体的含铬量和含碳量增加，因此硬度呈上升的趋势，其淬火范围一般在980～1060℃，通常而言，钢淬火加热时奥氏体的含铬量决定了加热温度，淬火钢中除了马氏体和残余奥氏体外，还有12%以上的过剩碳化物存在，高硬度碳化物M7C3的存在，提高了钢的硬度，确保其具有高的耐磨性等。

Cr12MoV钢经过950～1050℃淬火后的残余奥氏体少些，因此获得了高的硬度，在300℃以下回火时，淬火马氏体分解，析出弥散的碳化物，固溶体中的含碳量减少，硬度呈连续下降的趋势。而在300℃以上的回火过程中，残余奥氏体分解和碳化物的聚集长大，硬度下降。故淬火后需在150～180℃的盐浴中进行低温回火，即可获得高的硬度，又称一次硬化，该钢在1050℃加热淬火，可获得更大的硬度值，在1060℃的晶粒度为8～9级。

Cr12MoV钢进行1130℃的淬火后，有大量的残余奥氏体存在，马氏体少硬度低，达不到硬度要求，需要经过适当的温度回火处理，即在300℃以上的温度回火，使残余奥氏体分解，使硬度升高，在500～520℃范围内时，硬度值达到60～61HRC，即所谓的“二次硬化”。

与此同时，Cr12负适宜的淬火温度为950～980℃，其中在980℃淬火可获得更高的硬度，1100℃淬火晶粒度在9级，因此综合考虑到上述因素后，可以总结出以下规律：随着淬火温度的升高，溶于奥氏体中的铬含量增多，奥氏体的含量升高，淬火后的残余奥氏体增加，马氏体的含量减少，因此硬度降低。

考虑到高铬钢在275～375℃有回火脆性的产生，因此在实际的热处理过程中避开该脆性区，以防冲击韧性急剧下降，无法满足模具的需要的力学性能。表1为Cr12MoC、Cr12钢的热处理工艺与硬度的对比，可以看出根据模具的服役条件，结合具体的失效形式，是能够选择其更合理的热处理工艺的。根据淬火加热温度对硬度和晶粒度的影响，对于要求高的强度和韧性的模具，应采用下限的淬火温度，不要超过更佳的加热温度，进行一次硬化的热处理即可；若采用多次高温回火工艺，则采用二次硬化工艺即可。需要注意的是温度升高，则模具的变形增大，不超过更佳的淬火温度，其淬火后的体积是增加的，否则相反。针对其变形规律，应调整淬火温度来减少变形量，或者控制变形的方向。

表1Cr12MoV、Cr12钢的热处理工艺的比较

材质淬火加热温度/℃冷却介质淬火硬度

（HRC）回火规范回火后硬度（HRC）

温度/℃时间/min次数

Cr1298020～60℃油62～65180～22060～180160～62

108045～50500～520603～459～60

Cr12MoV103062～63160～180161～62

112041～50500～5203～460～61

科学教育分类达人顾凤祥

用Cr12MoV钢制造冷作模具应如何进行热处理？

950℃油淬，200℃回火。

本回答由提问者推荐

Cr12MoV模具热处理淬火加工价格是多少?

要是偏僻的地方 那可就说不上来了我们这是 3元/kg不过我们是专业 刀具 模具 的

cr12mov热处理硬度多少韧性更好

总切割长度为100-200，大部分为100左右，有冲孔的，直径又8个和10个。

Cr12MoV回火硬度与温度对应关系如何？

Cr12MoV钢淬火加热时，碳及合金元素溶入奥氏体中，加热温度愈高，碳及合金元素溶入量愈多，Ms及Mf奌温度随之下降，淬火后残奥量增多。因此，热处理工艺是采用常规硬化法(1000~1050℃)或高温硬化淬火法(1100~1120℃)。其回火效果皆会产生变化。c12mov淬火980-1050d度。淬火60-65hrc.980没淬好。提高到1020度硬度可提高。

铬十二钼钒如何进行热处理？

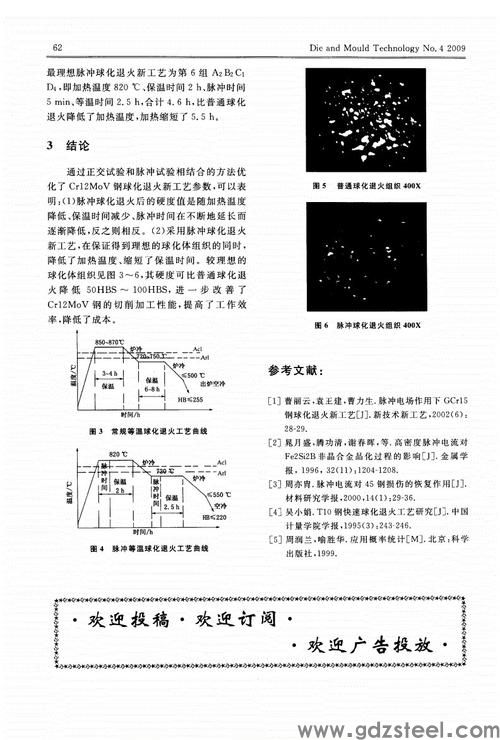

Cr12MoV的热处理制度：钢棒与锻件960℃空冷 + 700～720℃回火，空冷

1、淬火：

**次预热：300～500℃，

第二次预热840～860℃；

淬火温度：1020～1040℃；

冷却介质：油，介质温度：20～60℃，

冷却至油温；随后，空冷，HRC=60～63。

2、回火：

经过以下淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：

加热温度400～425℃，得到HRC=57～59。

在480--520度之间回火正好是这种钢材的脆性回火区，在这个区间回火容易使模具出现崩刃。更为理想的回火区间在380--400℃，这个区间回火，韧性更好，并且有良好的耐磨性。如果淬火后，采用深冷处理（理想的温度是零下120）与中温回火相结合，会得到良好使用效果和高寿命。Cr12MoV的回火脆性温度范围在325~375℃。

Cr12MoV 380-400 回火后硬度在56-58HRC，做冷冲模冲韧性好的材料具有不易开裂的优点，特别是在原材料质量不是很好的情况下，用此方法经济实惠。该钢为马氏体不锈钢，一般进行调质处理，gb/t8732 推荐采用960-1070淬火（油或风）+620-700回火，具体参数选择，需要看你所需要啥样的力学性能。
