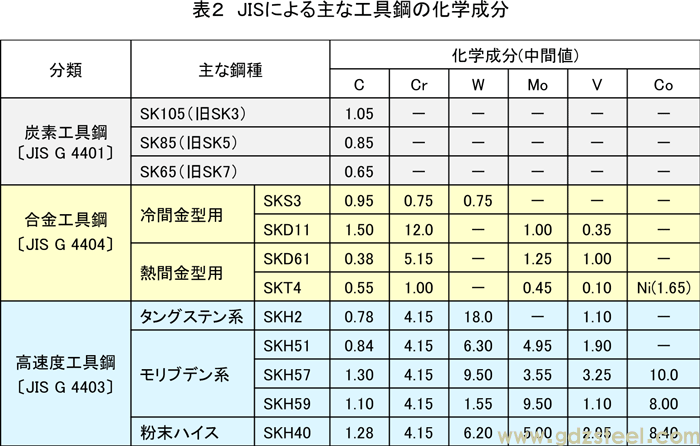

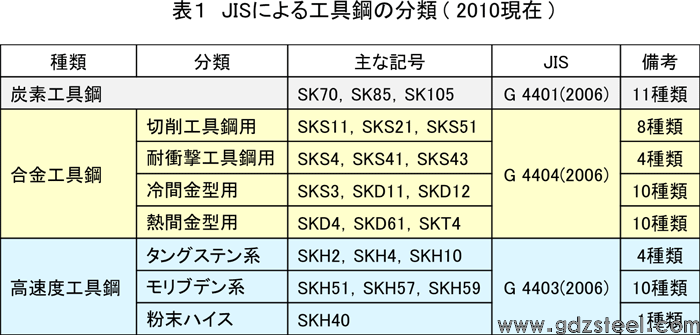

工具钢用于切削工具和各种模具，其要求的特性因用途而异，因此如表1所示，JIS中规定了许多钢种。仅含有碳作为合金元素的碳素工具钢（JIS G 4401）、常用于模具的合金工具钢（JIS G 4404）和常用于切削工具和钻头的高速工具钢（JIS G）4403）是指定的。表2显示了主要钢种的化学成分。

本JIS规定的所有工具钢的表示均以SK开头（S为Steel：钢，K为Kogu：工具的首字母缩写），并在此SK后加上符号和数字，表示应用或合金元素的种类和含量分类。

(1) 碳素工具钢

碳素工具钢在JIS符号中用SK表示，添加了0.6～1.5%的碳（C）。虽然它是更便宜的工具钢，但淬透性较差，因此在用于模具时仅限于低表面压力和小尺寸。

(2)合金工具钢

合金工具钢是通过添加碳以外的合金元素来提高淬透性和耐磨性而制成的，种类很多，分为冷成型和热成型。

JIS 符号通过在 SK 后添加每个用途的符号，分为 SKS（特殊）、SKD（模具：模具）和 SKT（Tanzo：锻造）。冷成型用合金工具钢含碳量为0.9～1.5%，除碳以外的合金元素以Cr为基础，酌情添加W、Mo、V，含量为0～10%，品种繁多的。

与SKD相比，SKS含有较少量和种类的合金元素，通常主要用于丝锥和量规。SKD具有良好的耐磨性和淬透性，因此更常用于各种模具中。skd11常用于冷成型模具，当韧性很重要时SKD12更有优势。

用于热成型的合金工具钢的碳含量低于用于冷成型的合金工具钢，使用的SKD约为0.3～0.6%。对于热压模具和压铸模具，SKD61主要使用SKD4、SKD6、SKD62等，但也出售许多改进的模具。

(3) 高速工具钢

高速工具钢传统上多用于钻头和切削工具等切削工具，但更近越来越多地应用于强调耐磨性的模具。在JIS中以SKH（高速）表示，也称为高速钢。它是所有工具钢中耐磨性更好的，但由于添加了大量合金元素，价格昂贵。

高速工具钢中总是添加4%左右的Cr，有除Cr之外还含有W、V的W基钢，也有含有W、Mo、V的Mo基钢。进入。

此外，模具使用与普通高速工具钢相同成分的粉末高速钢。粉末高速钢是通过烧结技术制造的，价格昂贵，但具有许多传统熔融高速钢 (SKH) 所没有的特性。也就是说，碳化物比高速钢熔体更细，碳化物的形状和分布是均匀的
