压铸模模模材料(压铸模模模材料需要热处理吗？

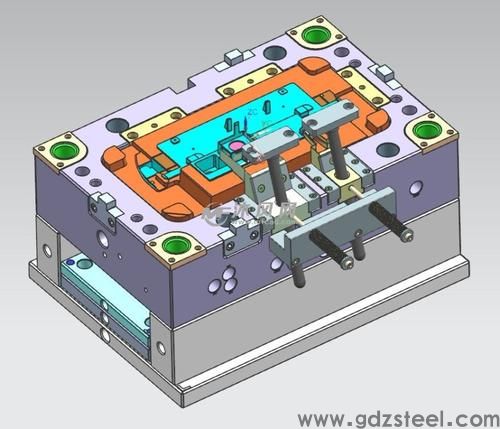

压铸模具一般采用什么材料？

热作模具钢一般用于压铸模具H13，SKD61,8407,8417。

避免铝压铸模具提前开裂的基本有效方法是提高模具钢的纯度，减少或消除低熔点杂质。提高模具钢的高温软化性能，提高抗裂性能。在此前提下，做足够的模具钢锻造比，结合良好的热处理工艺，模具使用和维护。从而延长模具的使用寿命。

1） 选用纯度高、硫含量低的模具钢，如：电渣H13，1.2344，2344ESR，SKD61，DAC55，DHA1，8407，W302，8418，无硫8407，无硫8418……等等。

2）选用含钼量高的模具钢，如：高钼H13，SKD61，8407，8407，无硫8407，无硫8418。

铝压铸模具材料有几十种。上述铝压铸模具材料是市场上常见的钢材。铝压铸模具材料是：电渣H13， 2344ESR，SKD61，W302，无硫8407，无硫8418。压铸不同的合金，模具工作温度不同，材料要求不同；压铸相同的合金，用于不同的地方，材料也不同。详见下表。

美国牌号h13? 日本skd6123448407

我国使用时间更长、使用量更大的压铸模材料是3Cr2W8V 。还有其他压铸模材料，如5Cr4W5Mo2V、5Cr4Mo3SiMnVAl等等。石膏、铜、铝或铝通常用于模具-铝很少用于钢合金制造-树脂。 2.冷挤压模、压铸模、粉末冶金模、塑料模、橡胶模等锻造模具一般用于型腔模芯3Cr2W8V或H13

模架一般用45号

压铸模具的常用材料

压铸件中使用的合金主要是有色合金。至于黑色金属（钢、铁等），由于模具材料等问题，很少使用。铝合金广泛应用于有色合金压铸件中，其次是锌合金。 以下是压铸有色金属的简要介绍。

(1)压铸有色合金分类 阻塞收缩 混合收缩 自由收缩 铅合金 -----0.2-0.3% 0.3-0.4% 0.4-0.5% 低熔点合金 锡合金 锌合金--------0.3-0.4% 0.4-0.6% 0.6-0.8% 铝硅系--0.3-0.5% 0.5-0.7% 0.7-0.9 铝合金 铝合金---0.5-0.7% 0.7-0.9% 0.9-1.1 铝锌镁合金----------0.5-0.7% 0.7-0.9% 0.9-1.1 铜合金(2)，各种压铸合金推荐的类型 铸件平均壁厚≤3mm 铸件平均壁厚>3mm 结构简单 结构复杂 结构简单 结构复杂

铝合金 铝硅610-650℃ 640-680℃ 600-620℃ 610-650℃

铝铜系 630-660℃ 660-700℃ 600-640℃ 630-660℃

铝镁系 640-680℃ 660-700℃ 640-670℃ 650-690℃

铝锌系 590-620℃ 620-660℃ 580-620℃ 600-650℃

锌合金 420-440℃ 430-450℃ 400-420℃ 420-440℃

镁合金 640-680℃ 660-700℃ 640-670℃ 650-690℃

普通黄铜 铜合金910-930℃ 940-980℃ 900-930℃ 900-950℃

硅黄铜 900-920℃ 930-970℃ 910-940℃ 910-940℃

* 注：①铸造温度一般以保温炉金属液的温度计量。

②锌合金的铸造温度不得超过450℃，避免晶粒粗大。
