DC53高强韧性冷作模具钢特性及热处理工艺

DC53模具钢是日本大同市模具钢产品系列的一种高强度延展性通用性冷工模具钢，具备高强度延展性、高耐磨性能，在冷工模具钢中优点显著，东莞市弘超强烈推荐日本大同市DC53模具钢运用于精密冲压模具、冷挤压模具及其快速冷冲压冲针等。

日本大同市DC53的特点： ⒈DC53的热处理硬度高过skd11：高溫(520-530℃)回火后可达62~63HRC高韧性，在硬度和耐磨性能层面DC53超出SKD11。 ⒉DC53的延展性是SKD11的2倍：DC53的韧性在冷工模具钢中比较突显，用DC53生产制造的专用工具非常少发生裂缝和裂开，进一步提高了使用期限。 ⒊DC53线切割加工后的剩余应力较小：经高溫回火降低了剩余应力，线切割加工后的裂痕和形变获得抑止。 ⒋DC53的钻削性和打磨性超出SKD11：日本大同市DC53模具钢的钻削性和打磨性好于SKD11，应用日本大同市DC53可提升专用工具模貝使用寿命和降低生产加工工艺流程。日本大同市DC53的成分： 日本大同市特殊钢材株式**权钢材牌号，成份对外公布。日本大同市DC53的热处理方法： DC53是对SKD11开展改进的新式冷工模具钢，其技术标准载于日本行业标准（JIS）G4404，它解决了SKD11高溫回火强度和延展性不够的缺点，将在通用性及精密机械制造行业全方位替代SKD11。

煅造温度(℃)

热处理工艺

强度

淬火温度(℃)

淬火温度(℃)

制冷物质

回火温度(℃)

淬火(HB)

回火(HRC)

1100~900

830~880

1020~1040

空冷，风冷

180~200

500~550

≤255

≥62

日本大同市DC53在200℃ 上下回火时，既可维持较高的强度，又具备不错的断裂韧性，合适于生产制造高精密冷冲模、整修模和冷轧辊轮，规定抗磨损、高耐磨的模貝工作中零件。日本大同市DC53的主要用途例： ⒈精密冲压模：线切割加工的高精密冷冲压模貝及各种各样主要用途冲压。 ⒉难生产加工原材料的塑性形变用专用工具：冷锻模貝、冷拉深模具和搓丝用模。 ⒊别的：快速冷冲压冲针、不锈钢板材冲针。

日本大同市DC53热处理方法主要参数挑选

日本大同市DC53规范热处理工艺主要参数： ⒈一般淬火、回火： ⑴、淬火：加温温度：800~850℃；淬火温度：1020~1040℃；制冷方法：空冷或油冷。DC53一般淬火加温時间：

立即或薄厚(mm)

5

10

20

30

50

100

渗入時间(min)

5~8

8~10

10~15

15~20

20~25

30~40

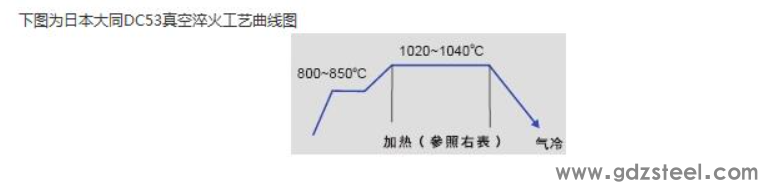

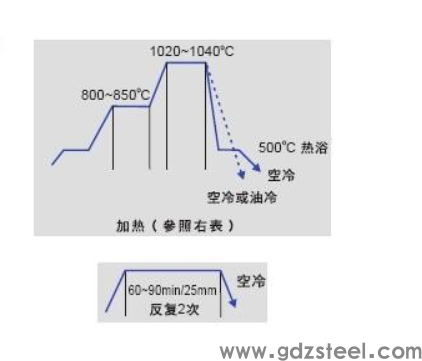

⑵、回火：回火温度：超低温180~200℃，高溫500~550℃；隔热保温時间：60~90min/25mm回火频次：不断2次；制冷方法：空冷。上图右为DC53回火加工工艺趋势图⒉真空泵淬火、回火：⑴、淬火：加温温度：800~850℃；淬火温度：1020~1040℃；制冷方法：风冷。DC53真空泵淬火加温時间：

薄厚(mm)

100mm下列

20~30min/25mm

加温時间(min)

超过100mm

10~20min/25mm

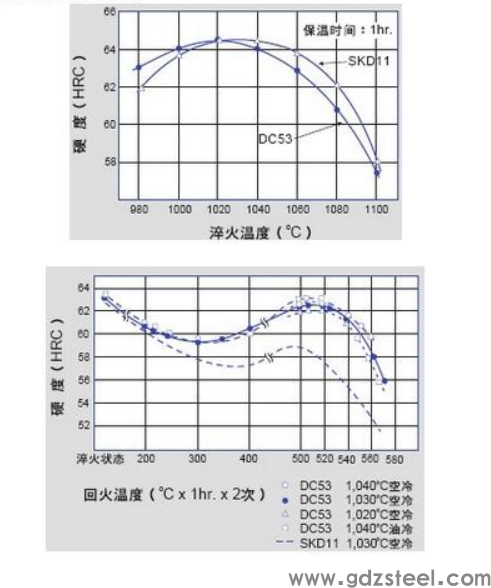

⑵、回火：回火温度：超低温180~200℃，高溫500~550℃；隔热保温時间：60~90min/25mm回火频次：不断2次；制冷方法：空冷。DC53回火加工工艺趋势图（同一般淬火）。日本大同市DC53淬火强度曲线图：隔热保温時间1钟头。

日本大同市DC53淬火回火强度曲线图： 见上边下图所显示，DC53各自在1040℃、1030℃、1020℃淬火空冷及其DC53在1040℃淬火油冷的回火强度趋势图。

DC53是日本大同市模具钢产品系列的一种高强度延展性冷工模具钢，特性出色，可以运用于冷工模貝的各行各业，DC53模具钢物理学技术参数包含：弹性模具、刚度弹性模量、泊松比、线膨胀系数、导热率、残余马氏体量、比例等。DC53模具钢的弹性模具：弹性模量为21700（kgf/mm2）。DC53模具钢的刚度弹性模量：刚度弹性模量为8480（kgf/mm2）。DC53模具钢的泊松比：弹性模量为0.28。DC53模具钢的线膨胀系数：

热膨胀系数（×10-6/℃）

-150℃

-200℃

-300℃

13.0

13.5

14.2

DC53模具钢的导热率：

导热率（cal/cm·sec·℃）

室内温度

100℃

200℃

300℃

400℃

500℃

0.057

0.060

0.064

0.064

0.065

0.062

DC53模具钢的残余马氏体量：残余马氏体量为14%。DC53模具钢的比例：比重为7.87（g/cm3）

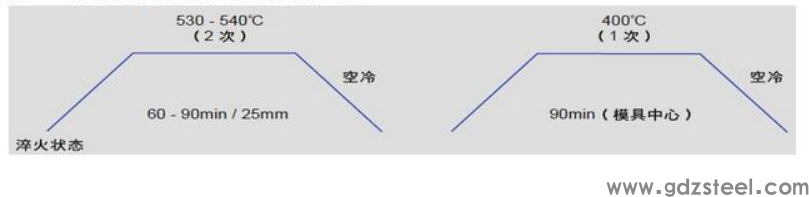

DC53防老化解决及热处理工艺特点 日本大同市DC53是对DC11（日本JIS SKD11）开展改进的新式高强度延展性冷工模具钢，是日本大同市模具钢系列产品中性价比高更大的钢材牌号之一，广泛运用于精密冲压模具、冷锻模貝、冷镦模具、冷挤压模具、冷拉深具、搓丝模貝及其快速冷冲压冲针和不锈钢板材冲针等。DC53的技术标准载于日本行业标准（JIS）G4404。它解决了DC11模具钢高溫回火强度和延展性不够的缺点，将在通用性及精密机械制造行业全方位替代DC11（JIS SKD11）。日本大同市模具钢DC53经高溫淬火后，再开展400℃以内的防老化解决，可以合理操纵时效性形变，尤其适用于运用于高精密机械制造。DC53防老化工艺处理：SKD11，DC53等冷工模具钢，因为特性所需推行高溫回火时，接着非常容易造成少量时效性形变。因而，用以高精密模貝时，提议推行防老化解决，防老化解决的更好温度是400℃。日本大同市DC53如经以下防老化解决，可将时效性形变降无比低。

DC53热处理工艺特点：

热处理方法

规格随時间的转变

热处理工艺规格转变

电焊焊接及火花放电规格转变

强度(HRC)

延展性

淬火：1030℃；回火：180~200℃×2次。

优良

小

差

60~61

良好

淬火：1030℃；回火：500℃×2次。

差

小

一般

60~61

一般

淬火：1030℃；回火：500~540℃×2次。

差

大

优良

61~63

良好

淬火：1030℃；回火：500~540℃×2次 400℃防老化解决。

优良

大

良好

60~63

优良
