H13工具钢

　　H13工具钢H13 工具钢是一种用途广泛的铬钼热作钢，广泛用于热作和冷作模具应用。H13 的热硬度(热强度)可抵抗在热作模具应用中由于循环加热和冷却循环而发生的热疲劳开裂。由于其高韧性和抗热疲劳开裂(也称为热检查)的出色组合，H13 用于比任何其他工具钢更多的热作模具应用。

　　由于其高韧性和非常好的热处理稳定性，H13 还用于各种冷作模具应用。在这些应用中，与 4140 等普通合金钢相比，H13 提供了更好的淬透性(通过大截面厚度的硬化)和更好的耐磨性。

　　也可作为电渣重熔 (ESR) 和真空电弧重熔 (VAR) 产品提供。重熔过程提供了改进的化学均匀性、碳化物尺寸的细化以及机械性能和疲劳性能的相关改进。

　　应用：用于需要高韧性和出色抛光性的压铸模具、压铸射套、热锻模具、挤压模具以及塑料模具型腔和组件的嵌件、型芯和型腔。

　　作品

　　C锰和铬莫五

　　0.400.401.005.251.351.00

　　物理性质

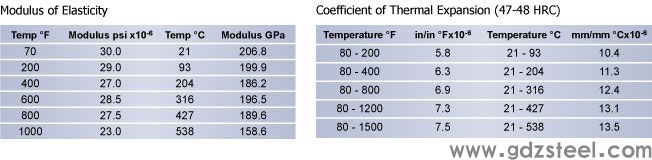

　　密度： 0.280 lb/in 3 (7750 kg/m 3 )

　　比重： 7.75

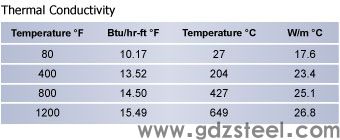

　　可加工性：1% 碳钢的 65-70%

　　热处理说明

　　硬化

　　临界温度：

　　AC1：1544°F (840°C)Ac3: 1634°F (890°C)

　　Ar1：1475°F (802°C)Ar3：1418°F (826°C)

　　预热：为了尽量减少复杂工具的变形，请使用双重预热。以不超过每小时 400°F(每小时 222°C)的速率加热至 1150-1250°F (621-677°C)，均衡，然后升至 1500-1600°F (816-871°C) 和均衡。对于普通工具，仅使用第二个温度范围作为单次预热处理。

　　奥氏体化(高温)：从预热中迅速加热。熔炉或盐：1800-1890°F (982-1032°C) 为获得更大韧性，使用 1800°F (982°C) 为获得更大硬度和抗热疲劳开裂和耐磨性，使用 1890 (1032°C)。在温度下浸泡 30 至 90 分钟。

　　淬火：空气、加压气体或温油。当在奥氏体化处理后的静止空气中冷却时，厚度不超过 5 英寸(127 毫米)的截面通常会完全硬化。厚度大于 5 英寸(127 毫米)的截面将需要通过使用强制空气、加压气体或间断油淬来加速冷却，以获得更大的硬度、韧性和抗热疲劳开裂性。

　　对于加压气体淬火，需要大约每分钟 50°F(每分钟 28°C)到低于 1000°F(538°C)的更小淬火速率，以获得钢的更佳性能。

　　对于油，淬火至黑色，大约 900°F (482°C)，然后在静止空气中冷却至 150-125°F (66-51°C)。

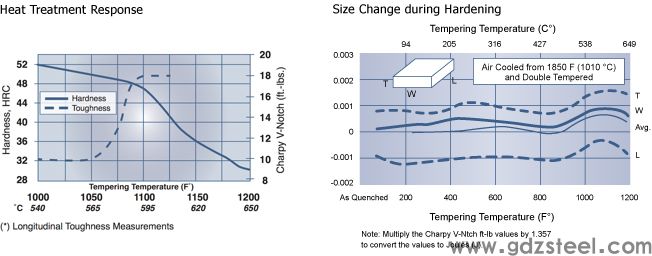

　　回火：淬火后立即回火。典型的回火范围是 1000-1150°F (538-621°C)。在回火温度下每英寸(25.4 毫米)厚度保持 1 小时，但至少保持 2 小时，然后空气冷却至环境温度。需要双重回火。为了更大限度地提高韧性和工具性能，在工具上完成所有精加工、磨削和 EDM 工作后，通常使用第三次回火作为应力消除。

　　退火

　　退火必须在热加工后和再硬化前进行。

　　以不超过每小时 400°F(每小时 222°C)的速率加热至 1575-1625°F(857-885°C)，并在该温度下每英寸更大厚度保持 1 小时;更少2小时。然后用炉子以不超过每小时 50°F(每小时 28°C)的速度缓慢冷却至 1000°F(538°C)。在炉内或空气中继续冷却至环境温度。所得硬度应更大为 235 HBS。
