CPM Rex M4 HC 粉末金属高速钢

CPM Rex M4 HC高速钢是一种用途极其广泛的高速钢，具有高耐磨性、高冲击韧性和横向弯曲强度的独特组合。大量的碳化钒提供了高耐磨性。高冲击韧性和高横向弯曲强度是粉末冶金 (PM) 微观结构的细晶粒、小碳化物和卓越清洁度的结果。与传统锻造的 M1、M2、M7 和其他低合金高速钢相比，CPM Rex M4 HC 提供了更长的切削刀具寿命。CPM Rex M4 HC 在冷作模具应用中也表现出色，与 D2 和 D3 等高碳高铬模具钢相比，它具有更好的韧性和耐磨性。

作品

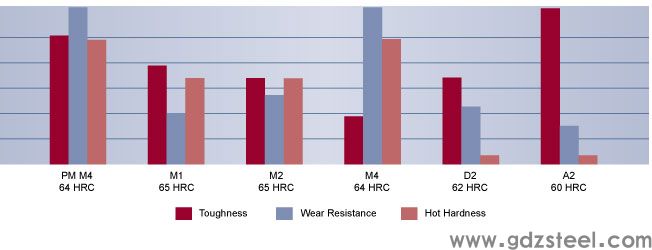

相对属性

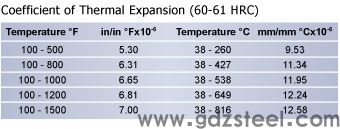

物理性质

• 密度： 0.286 lb/in 3 (7916 kg/m 3 )
• 比重： 7.92
• 弹性模量： 31 x 10 6 psi (214 GPa)
• 可加工性：1% 碳钢的 40-45%

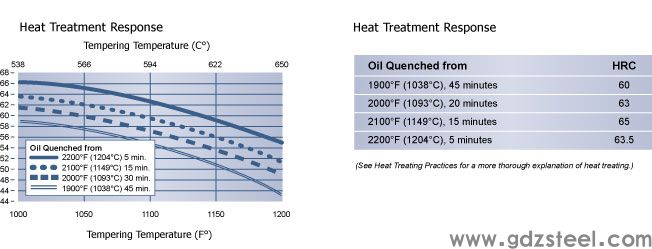

热处理说明

临界温度： Ac1：1545°F (840°C)

硬化

预热： 1500-1550°F (816-845°C)，均衡。建议在 1850-1900°F (1010-1040°C) 进行第二次预热以进行真空硬化。

奥氏体化（高温）：从预热中迅速加热。

对于切割工具：
浸泡 5 到 15 分钟。
炉：2150-2200°F (1177-1204°C)
盐浴：2125-2175°F (1163-1191°C)

对于冷作模具：
浸泡 20 到 45 分钟。
炉：1875-2125°F (1023-1163°C)
盐浴：1850-2100°F (1010-1149°C)

淬火：加压气体、温油或盐。对于加压气体，炉子的更小淬火压力应为 4 巴。大约每分钟 400°F (222°C) 到 1000°F (538°C) 以下的淬火速率对于获得所需性能至关重要。

对于油，淬火至黑色，大约 900°F (482°C)，然后在静止空气中冷却至 150-125°F (66-51°C)。
对于保持在 1000-1100°F (538-593°C) 的盐，在盐中平衡，然后在静止空气中冷却至 150-125°F (66-51°C)。

回火：淬火后立即回火。典型温度范围为 1000-1100°F (538-593°C)。不要回火低于 1000°F (538°C)。在该温度下保持 2 小时，然后空气冷却至环境温度。需要双重回火。在 2100°F (1149°C) 或更高温度下进行奥氏体化时需要三次回火。

退火

退火必须在热加工后和再硬化前进行。

以不超过每小时 400°F（每小时 222°C）的速率加热至 1575-1600°F（857-871°C），并在该温度下保持每英寸更大厚度 1 小时；更少2小时。

然后用炉子以不超过每小时 50°F（每小时 28°C）的速度缓慢冷却至 1000°F（538°C）。

在炉内或空气中继续冷却至环境温度。所得硬度应更大为 255 HBW。
