高速钢是什么材质(高速钢是什么材质型号)

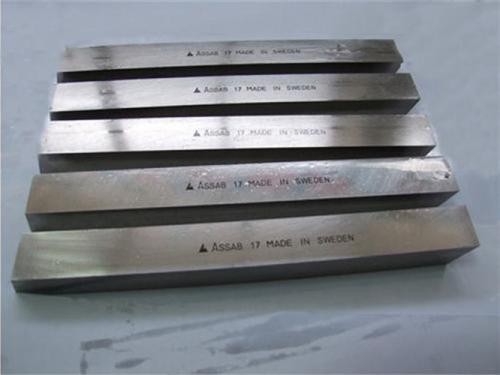

高速钢和模具钢一样吗，冲压模具一般用什么材料的？

同属特殊钢的范畴，也可以说高速钢是模具钢的范畴；

高速钢一般用来做冷冲模具或者刀头，有时业内将它划分到冷作模具钢里面；

近年来高速钢使用广泛，品种也很多，尤其是粉末冶金的高速钢，所以很多人又将高速钢单独分为一类。

冲压模具种类很多，使用环境和工作时间以及冲压次数、硬度要求不一样，使用材料也不会一样，对硬度没什么要求什么材料都行，不一定就要用高速钢或者冷作钢，大类只是一个统称而已，不是限制生产的要求。

高速钢都有哪些种类类型？

按化学成分特点，基本上可分为以下三类：

1、W系高速钢，典型钢种牌号是W18Cr4V和W9Cr4V等；

2、Mo系高速钢，典型钢种是W2Mo8Cr4V和Mo8Cr4V2(即美国的M1和M10)等；

3、W-Mo系高速钢，典型钢种是W6Mo5Cr4V2等。

高速钢的热处理工艺较为复杂，必须经过淬火、回火等一系列过程。淬火时由于它的导热性差一般分两阶段进行。先在800～850℃预热(以免引起大的热应力)，然后迅速加热到淬火温度1190～1290℃（不同牌号实际使用时温度有区别），后由冷或空冷或充气体冷却。

工厂均采用盐炉加热，现真空炉使用也相当广泛。淬火后因内部组织还保留一部分(约30%)残余奥氏体没有转变成马氏体，影响了高速钢的性能。为使残余奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560℃，每次保温1小时。

什么是高速钢？

高速钢，也称锋钢，是对那些在高温下保持硬度，用于金属切削工具的高 温合金钢的统称。所有高速钢都将钨或钼（或两者）作为基本耐热合金成分 的基础。这些钢需要经过特殊的高温处理，其独特性能才能充分表现出来。 其生产过程为：将钢加热到2 150°F?2 400°F( 1 175℃?1 315℃)，使其变成 大比例的合金碳化物溶解状态。淬火到室温，然后回火到1000°F?1 150°F (535℃?620°C )，之后再冷却到室温。

车床上什么材质的割断刀耐用?高速钢材质的很快就磨掉了，不行要耐

如果是普通车床可以用YT15或者YT14焊接刀头，线速度不要太高，加切削液要磨损的慢点，如果是数控车床建议用YB415机夹刀,如果切断建议用恒线速度，每分进给F300

高速钢材料和硬质合金材料分别是指那类材料，可以详细地说明下吗！谢谢

高速工具钢材料：W18Cr4VW9Cr4V2

硬质合金：分为两大类，钨钴类YG、钨钴钛YT/YW类

详见：机械工业出版社《机械工人切削手册》578～583页。希望能帮到你。高速钢原本主要是用在快速运转的机器,其疲劳性能较好,高温性能较好,但硬度一般硬质合金钢主要是指硬度很高的合金钢,该类钢主要强调在一定范围内硬度较高的,但可能脆性会比较大,或者高温\高速性能较差.

高速钢属于哪一种工具钢?

高速钢又名风钢或锋钢，意思是淬火时即使在空气中冷却也能硬化，并且很锋利。它是一种成分复杂的合金钢，含有钨、钼、铬、钒等碳化物形成元素。合金元素总量达10～25%左右。它在高速切削产生高热情况下(约500℃)仍能保持高的硬度，HRC能在60以上。这就是高速钢更主要的特性——红硬性。而碳素工具钢经淬火和低温回火后，在室温下虽有很高的硬度，但当温度高于200℃时，硬度便急剧下降，在500℃硬度已降到与退火状态相似的程度，完全丧失了切削金属的能力，这就限制了碳素工具钢制作切削工具用。而高速钢由于红硬性好，弥补了碳素工具钢的致命缺点，可以用来制造切削工具。

高速钢的热处理工艺较为复杂，必须经过退火、淬火、回火等一系列过程。退火的目的是消除应力，降低硬度，使显微组织均匀，便于淬火。退火温度一般为860～880℃。淬火时由于它的导热性差一般分两阶段进行。先在800～850℃预热(以免引起大的热应力)，然后迅速加热到淬火温度1220～1250℃，后油冷。工厂均采用盐炉加热。淬火后因内部组织还保留一部分(约30%)残余奥氏体没有转变成马氏体，影响了高速钢的性能。为使残余奥氏体转变，进一步提高硬度和耐磨性，一般要进行2～3次回火，回火温度560℃，每次保温1小时。

(1)生产制造方法：通常采用电炉生产，近来曾采用粉末冶金方法生产高速钢，使碳化物呈极细小的颗粒均匀地分布在基体上，提高了使用寿命。

(2)用途：用于制造各种切削工具。如车刀、钴头、滚刀、机用锯条及要求高的模具等。

这类钢属于高碳高合金莱氏体钢，其主要的组织特征之一是含有大量的碳化物。铸态高速工具钢中的碳化物是共晶碳化物，经热压力加工后破碎成颗粒状分布在钢中，称为一次碳化物；从奥氏体和马氏体基体中析出的碳化物称为二次碳化物。这些碳化物对高速工具钢的性能影响很大，特别是二次碳化物，其对钢的奥氏本晶粒度和二次硬化等性能有很大影响。碳化物的数量、类型与钢的化学成分有关，而碳化物的颗粒度和分布则与钢的变形量有关。钨、钼是高速工具钢的主要合金元素，对钢的二次硬化和其他性能起重要作用。铬对钢的淬透性、抗氧化性和耐磨性起重要作用，对二次硬化也有一定的作用。钒对钢的二次硬化和耐磨性起重要作用，但降低可磨削性能。
