45钢屈服强度(45钢屈服强度极限)

W18Cr4V钢的屈服强度、弹性模量值紧急需要W18Cr4V钢的

这种材料一般都是用来做锯床的锯条的。从屈服强度讲，人们确实给不出数据。因为加在这种材料上面的载荷有压应力和拉应力之分。由于其含碳量比较高，如果没有钒元素的添加，其强度比普通钢材大不了多少。主要是它太脆：抗压还行，抗拉就没戏。手册怎么给得出来？从材料的特性曲线看应该和铸铁类似，还没有等材料有多少变形进入屈服极限状态，材料已经被拉断（断了还有什么参数？），这就是你查不到屈服极限的原因。

这种材料的弹性模量同样和普通钢铁差不多，大约是2.1乘10的5次方。

由于这种材料含有钨这种极耐热的元素。因此比通常的钢材耐热的多。你说的高温是多少度？200℃的温度几乎影响不了它的特性，600℃才开始退火。而且自然冷却会重新产生“淬火”效应。

求助45锻钢性能！谢谢现在做到平键的强度校核，用的是键是45锻钢

牌号: 45号 钢

力学性能 σb(MPa)≥ 600

力学性能 σs(MPa)≥ 355

力学性能 δ5(%)≥ 16

力学性能 ψ(%)≥ 40

钢材交货状态硬度（未热处理钢）:HBS 229

钢材交货状态硬度（退火钢）:HBS 197

资料来源：《机械设计手册》软件版

45号钢的抗弯强度是多少

抗拉强度：不小于600Mpa；下屈服强度：不小于355Mpa；

主要成分为?Fe（铁元素），且含有以下少量元素：

C：0.42~0.50%

Si：0.17~0.37%

Mn：0.50~0.80%

P： ≤0.035%

S： ≤0.035%

Cr：≤0.25%

Ni：≤0.25%

Cu：≤0.25%

密度7.85g/cm3，弹性模量210GPa，泊松比0.269。

45号钢广泛应用于机械，未热处理时：HB≤229；热处理：正火；冲击功：Aku≥39J；；强度较高，塑性和韧性尚好，45#钢板淬火后没有回火之前，硬度大于HRC55（更高可达HRC62）为合格,经过热处理，再淬火可以达到HRC42-46，

这样既能保证它良好的机械性能，又能得到表面的硬度要求，用于制作承受负荷较大的小截面调质件和应力较小的大型正火零件，以及对心部强度要求不高的表面淬火零件，如梢子,导柱，表针等部件。

参考资料来源：百度百科-45号钢板

参考资料来源：百度百科-45钢45号钢的抗弯强度值约为400Mpa-500Mpa

计算强度时，可取400Mpa

45号钢机械性能：

标 准 号: GB699-88

试样尺寸: 25

试样状态: 退火钢

抗拉强度: ≥600 (MPa)

屈服强度: ≥355 (MPa)

延 长 率: ≥16%

断面收缩率: ≥40%

布氏硬度: ≤197

抗弯强度值小于抗拉强度，大于屈服强度抗拉强度: ≥600 (MPa)

屈服强度: ≥355 (MPa)355MPa 解决问题请采纳 谢谢

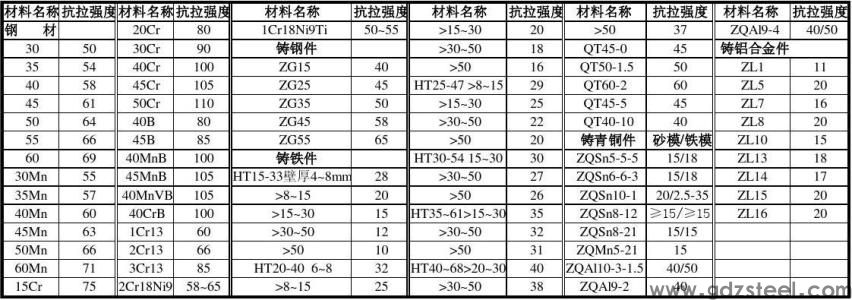

45#钢的抗拉强度？屈服强度？kg/mm2

63000000

37000000

调质状态下，厚度小于100

可查阅GB/T699抗拉强度----600牛/mm2≈61Kg/mm2

屈服强度------355牛/mm2≈39Kg/mm2可以的，抗拉强度可以达到80kg/mm2，现在8.8级（抗拉强度就是80kg/mm2）的高强度螺栓就是35~45号钢制造的。
