cr12mov钢860度淬火(试述Cr12MoV钢采用不同淬火)

怎样解决Cr12MoV淬火后的脆性

Cr12MoV钢是高碳高铬莱氏体钢，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。

其热处理制度为钢棒与锻件960度空冷+700～720度回火，空冷。

更终热处理工艺，由于较多，可以给你提供一组典型的工艺：

**次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1040℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。

经过以上淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：

加热温度400～425℃，得到HRC=57～59。

Cr12MoV的性能及淬火工艺

Cr12MoV钢是高碳高铬莱氏体钢，含碳量比Cr12钢低。该钢具有高的淬透性，截面300mm以下可以完全淬透，淬火时体积变化也比Cr12钢要小。因此65mm一定可以得到马氏体组织。

高碳、高铬类型莱氏体钢，无特殊要求时钴不作为必加元素。由于钼和钒的含量比Crl2MoV高，故钢的组织和晶粒度进一步细化，提高了钢的淬透性、强度和韧性，使钢的综合性能更好。

用于制造要求高耐磨性的大型复杂冷作模具，如冷切剪刀、切边模、拉丝模、搓丝板、螺纹滚模、滚边模和要求高耐磨的冷冲模和冲头等。

其热处理制度为钢棒与锻件960度空冷+700～720度回火，空冷。

更终热处理工艺，由于较多，可以给你提供一组典型的工艺：

**次预热：300～500℃，第二次预热840～860℃；淬火温度：1020～1040℃；冷却介质：油，介质温度：20～60℃，冷却至油温；随后，空冷，HRC=60～63。

经过以上淬火工艺，可以达到降低硬度的作用，具体回火工艺如下：

加热温度400～425℃，得到HRC=57～59。

关于cr12mov的淬火疑问cr12mov用箱式炉淬火硬度为61

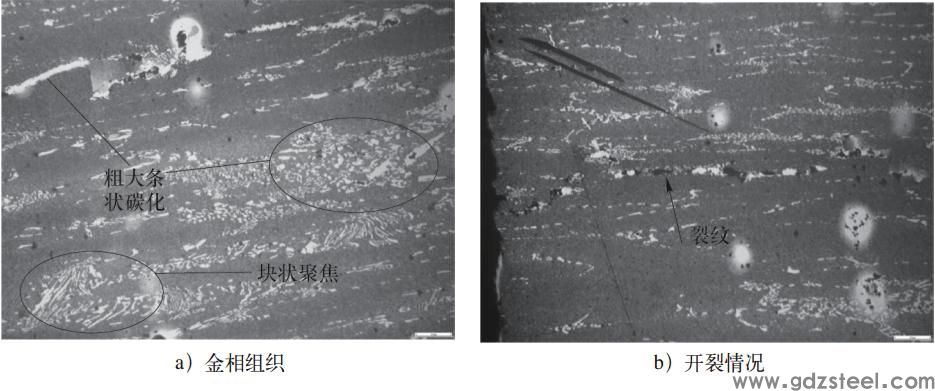

1 Cr12MoV属于冷作模具钢，含碳量1.4-1.7％，而硬度与含碳量有关。

2 正常淬火＋回火处理，硬度在57-63HRC均属正常（与碳含量上下限对应，且低回偏高，高回偏低）。

3 箱式炉淬火会有少量脱碳，而真空淬火基本没有，故硬度会高一些。

4 如果两个硬度值没有问题的话，说明这批料的含碳量可能稍高。

5 如果是重载模具，建议调整一下热处理制度。

6 保温时间和油温虽然对硬度影响不大，但可能影响淬透性，也需注意。

关于cr12mov的淬火疑问cr12mov用箱式炉淬火硬度为61

1 Cr12MoV属于冷作模具钢，含碳量1.4-1.7％，而硬度与含碳量有关。

2 正常淬火＋回火处理，硬度在57-63HRC均属正常（与碳含量上下限对应，且低回偏高，高回偏低）。

3 箱式炉淬火会有少量脱碳，而真空淬火基本没有，故硬度会高一些。

4 如果两个硬度值没有问题的话，说明这批料的含碳量可能稍高。

5 如果是重载模具，建议调整一下热处理制度。

6 保温时间和油温虽然对硬度影响不大，但可能影响淬透性，也需注意。

铬12怎样淬火

CR12吧··

Cr12淬火温度

Cr12淬火950～1000℃油淬，二次回火550℃高温淬火1100-1150℃，低温淬火960-1050℃，回火550-650℃，前者有二次硬化现象，回火不少于2次，每次2h,回火后可空冷或油冷，高温淬火前更好进行2次预热，在高温加热时，需采取保护措施，以防氧化

Cr12MoV回火硬度与温度对应关系如何？

Cr12MoV钢淬火加热时，碳及合金元素溶入奥氏体中，加热温度愈高，碳及合金元素溶入量愈多，Ms及Mf奌温度随之下降，淬火后残奥量增多。因此，热处理工艺是采用常规硬化法(1000~1050℃)或高温硬化淬火法(1100~1120℃)。其回火效果皆会产生变化。c12mov淬火980-1050d度。淬火60-65hrc.980没淬好。提高到1020度硬度可提高。
