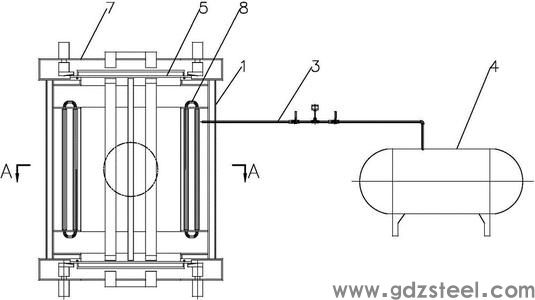

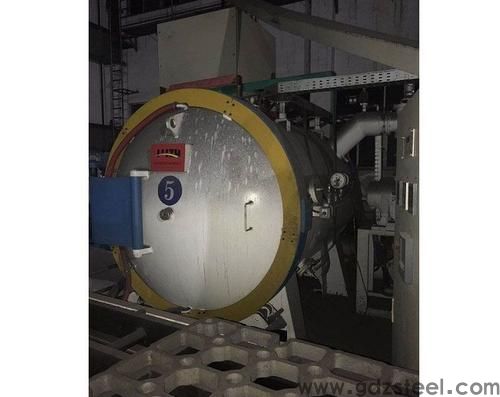

m2高速钢气淬工艺(m2高速钢热处理工艺)

m2高速钢断裂韧性好吗?

高速钢W18Cr4V适应高速切削，红硬性好；高碳钢为优质碳素钢，碳含量高，强度硬度高，塑性韧性差，不含合金元素;不锈钢分奥氏体铁素体两类，如18-4-1，1Cr13，2Cr13，3Cr13等，含镍铬，耐蚀。

高速钢热处理工艺钨18淬火的工艺流程和具体注意事项

1200-1250度淬火 然后再 在560度三次淬火 其硬度HRC 61-63

求助高速钢M2的热处理-

楼主:你的工艺我看了一下,1220度加热应该是可以的,但是加热时间是否太长了,我以前一般用10min就足够了，是否是因为拉刀的加热时间长其表面脱碳等造成硬度偏低呢．另，分级温度６１０度也可以，但要注意实际使用的温度不要太高,否则硬度肯定要降低的.说的可能不正确仅供参考!把1220提高到1240，注意你炉内的真实温度是不是1220 没必要回火5次，浪费电1240会不会过热过烧吧,次数少了,金相不合格啊!你的拉刀直径够大,工艺是你定的吗?盐浴炉定时脱氧,分级时间应该和保温时间相等,回火**次不妨温度定高点,论坛资料区有上海刀具厂的<<刀具热处理>>有空研究一下对你有益工艺是以前的老工艺,做出来的结果是氧化脱碳有点严重.在问一下,分级的时间长了有没有少描影响?

M2高速钢的化学成分

碳 C ：0.80～0.90(允许偏差:±0.01)

硅 Si：0.20～0.45(允许偏差:±0.05)

锰 Mn：0.15～0.40(允许偏差:+0.04)

硫 S ：≤0.030

磷 P ：≤0.030

铬 Cr：3.80～4.40(允许偏差:±0.05)

镍 Ni：允许残余含量≤0.30

铜 Cu：允许残余含量≤0.25

钒 V ：1.75～2.20(允许偏差:±0.05)

钼 Mo：4.50～5.50(允许偏差:尺寸≤6,±0.05;尺寸>6,±0.10)

钨 W ：5.50～6.75(允许偏差:尺寸≤10,±0.10;尺寸>10,±0.20)

注：根据供需双方协议,V的含量可为1.60～2.20
