k403高温合金的生产厂家(k403镍基高温合金)

国内高温合金生产厂家主要有哪些

比较正规的有上海五钢，抚顺特钢，中国科学院金属研究所，北京航空材料研究院，钢铁研究总院，和丹阳的一个公司。其他的还有很多，我也就了解这么多了。

高温合金K403硬度有多少

K403/K3等轴晶铸造高温合金

K403概述：

K403是镍基沉淀硬化型等轴晶铸造高温合金，合金由多种金属元素综合强化，使用温度在1000℃以下。合金具有较高的高温强度，铸造性能良好，可铸出形状复杂的铸件。该合金耐热腐蚀性能较差，若在高温下长期使用，需要保护涂层。

上海勃西曼

K403物理性能：

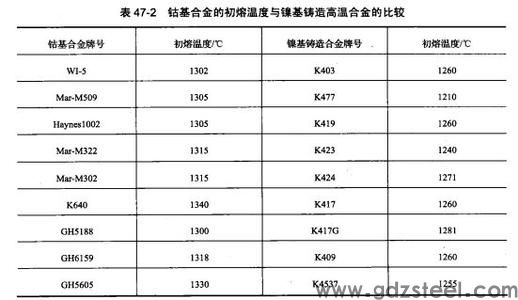

熔点：1260℃~1338℃；

密度：ρ=8.10g/cm3；

膨胀系数：20~800℃：13.8╳10-6℃-1；

室温硬度（铸态）：HRC36~39

K403力学性能：

20℃：屈服强度840Mpa，延伸率7.0%；

800℃：屈服强度880Mpa，延伸率10.0%。

高温持久：800℃，350Mpa大于3000h，520Mpa大于100h。

K403主要应用：

该合金用于1000℃以下工作的燃气涡轮导向叶片和900℃以下工作的涡轮转子叶片及其他零件。

K403主要规格：

K403圆棒

篇幅有限，如需更多更详细介绍，欢迎咨询了解。

K403相对应什么材料

没必要对应吧，K403本来就是国标牌号，详见：GB/T 14992-2005 高温合金和高温材料的 分类和牌号

K表示：铸造高温合金

4表示：时效硬化型镍基合金

03表示：合金的编号

详细数据请查：GB/T 14992-2005k403是镍基沉淀硬化型等轴晶铸造高温合金，合金由多种金属元素综合强化，使用温度在1000℃以下。合金具有较高的高温强度，铸造性能良好，可铸出形状复杂的铸件。该合金耐热腐蚀性能较差，若在高温下长期使用，需要保护涂层。

物理性能：

熔点：1260℃~1338℃；

密度：ρ=8.10g/cm3；

膨胀系数：20~800℃：13.8╳10-6℃-1；

室温硬度（铸态）：hrc36~39

力学性能：

20℃：屈服强度840mpa，延伸率7.0%；

800℃：屈服强度880mpa，延伸率10.0%。

主要应用：

该合金用于1000℃以下工作的燃气涡轮导向叶片和900℃以下工作的涡轮转子叶片及其他零件。

上海勃西曼特殊钢有限公司提供参考021-37008992

K3高温合金的参数由哪些？

K403(K3)铸造高温合金

化学成分：

碳 C(％): 0.11～0.18

铬 Cr(％): 10.00～12.00

钼 Mo(％): 3.8～4.50

镍 Ni(％): 余量

钴 Co: (％) 4.5～6.00

钨 W(％): 4.80～5.50

铝AI(％): 5.30～5.90

铌 Nb(％): —

钛 Ti(％): 2.30～2.90

铁 Fe(％): ≤2.00

硅 Si(％): ≤0.5

锰 Mn(％): ≤0.5

磷 P(％): ≤0.020

硫 S(％): ≤0.010

硼B(％)：0.012～0.022 ，

铈Ce(％)： 0.01，

锆Zr(％):0.030～0.080

硬度：HRC 36-39

密度：8.1 g/cm3

熔点：1260-1338℃

弹性模量：125-178GPa

热导率：14.27 W/（m?℃)

热膨胀系数( 20 - 100°C)：11.3×10-6/℃

主要用途：1000℃下导向叶片, 950℃下涡轮叶片K3：高温合金的一种。属于镍基铸造类。

主要化学成分：C：0.11-0.18% Mn：≤0.5%Si：≤0.5%Cr：10-12%W：4.8-5.5%Mo：3.8-4.5%Al：5-6%。9%Ti：2-3%Co：4.5-6%S：≤0.02% P：≤0.02% Ni：余量（约63%）

K3高温合金在500度以下几乎不发生氧化，高温下也不受湿气、水及某些盐类水溶液的作用。

K3高温合金更高工作温度为1100-1200度。

K3高温合金固溶处理温度为1040～1220℃。

K3高温合金中，由于加入了钴、钨、钼等元素提高了γ‘相的强度。γ"相为体心四方结构，其组成为Ni3Nb。因γ"相与基体的错配度较大,能引起较大程度的共格畸变，使合金获得很高的屈服强度。

K3高温合金在高温下的蠕变性能比较稳定。你好！

是一种镍基铸造高温合金，但其铸造组织比其它镍基铸造高温合金更不均衡，且沉淀强化合金元素（AL、Ti)含量高，可焊性较差

如果对你有帮助，望采纳。K438(K38)M38

相近牌号（IN738）

K438是镍基沉淀硬化型等轴晶铸造高温合金，是抗热腐蚀性能更好的合金之一，使用温度小于900℃。合金的成分和性能与国外广泛应用的IN738合金相当。合金中含有较高的铬元素，并含有钽和铌元素。该合金具有优异的抗热腐蚀性，具有中等水平的高温强度和良好的组织稳定性。主要产品有涡轮工作叶片、导向叶片等精密铸件。

应用概况及特性

合金已广泛用于舰船及地面工业燃气轮机的长寿命涡轮工作叶片和导向叶片，以及舰空发动机的涡轮零件及耐腐蚀部件。

叶片热疲劳试验结果证实，控制柱晶区长度与叶身宽度之比和单个柱晶尺寸，可以保障叶片具有优良的抗冷热疲劳性能。合金在长期时效中，晶界上形成M23C6+Y网状物，对合金的高温强度和韧性有利。合金长期时效后不析出相，但零件过厚和浇注工艺不当时，更后凝固区域会有少量相析出。

K3作为镍基铸造高温合金，应该有以下的性能参数：蠕变性能（使用环境下的蠕变曲线）、持久强度、热疲劳性能、松弛性能
