工具钢中所含碳化物的种类及特点

材的种类很多，但所有工具钢的金相组织都是由铁（Fe）团和碳化物组成。因此，了解碳化物的种类和性能非常重要，因为工具钢的性能受碳化物的种类、尺寸、形状、含量和分布的影响很大。

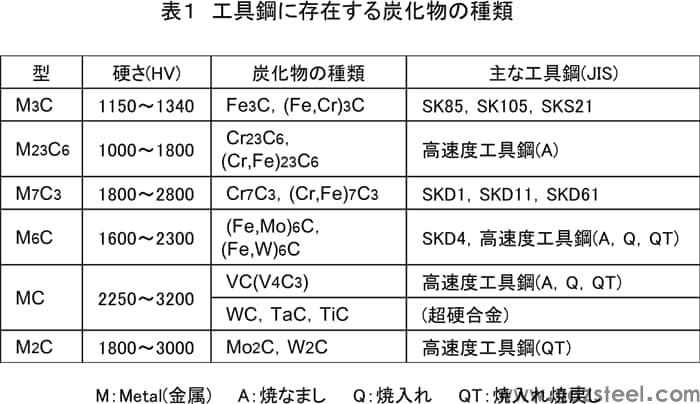

如表1所示，工具钢中存在的碳化物有M 3 C型、M 23 C 6型、M 7 C 3型、M 6 C型、MC和M 2 C型，其中含有碳。量、合金元素的种类和合金元素的含量。在表示这种碳化物的类型时，M 代表金属。例如，M 3 C 型碳化物中的 M 主要是 Fe，但 Cr 的存在才能生成M 23 C 6型和 M 7 C 3型碳化物，而生成 M 6 C 型碳化物则需要 W 或钼除铁。

(1) M 3 C 型硬质合金

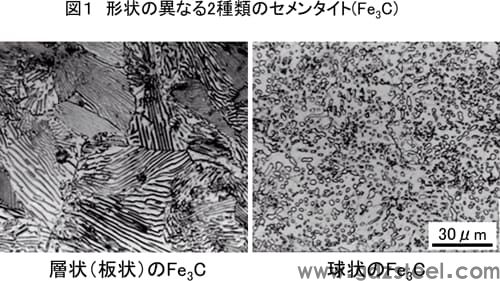

M 3 C型碳化物是机械结构钢和碳素工具钢中发现的基本碳化物，更常见的一种是Fe 3 C。由于M 3 C在碳化物中比较容易热解，所以在A1转变点以上的温度下加热很容易溶解在面团中。另外，如图1所示，这种碳化物在平衡状态下呈层状（板状），但这种形状在韧性方面是不利的，因此含有大量M 3 C的碳素工具钢不应进行退火处理。 .经退火球化。

在含有少量Cr和Mo的低合金工具钢（SKS材料）的情况下，一些Fe原子被这些合金元素所取代。例如，用Cr代替时，碳化物为(Fe.Cr) 3 C，比Fe 3 C硬，因此在耐磨性方面具有优势。

(2) M 23 C 6型、M 7 C 3型硬质合金

这些是存在于高铬（Cr）钢中的碳化物，基本上是Cr 23 C 6和Cr 7 C 3，但在实际钢中，部分Cr被Fe代替，所以（Cr，Fe）。）23 C 6或(Cr, Fe) 7 C 3显示。另外，如前文所述，碳化物是M 23 C 6型还是M 7 C 3型，即使在高Cr钢中也取决于Cr含量与C含量之比。换言之，M 23 C 6型存在于Cr含量比高于M 7 C 3型的钢种中。

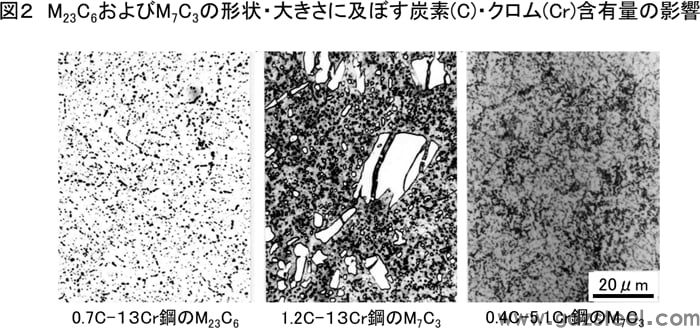

一般来说，如图2所示，M 7 C 3型比M 23 C 6型粗，但即使是M 7 C 3型，如果钢种的C和Cr含量低，它的美好的。

(3) M 6 C 型硬质合金

它存在于含有Mo和W的钢中，用(Fe，W) 6和(Fe，Mo) 6表示。尤其是高速工具钢，即使硬化也很难固溶，而且无论热处理条件如何都大量存在，因此对提高耐磨性起着重要作用。

(4) MC型硬质合金

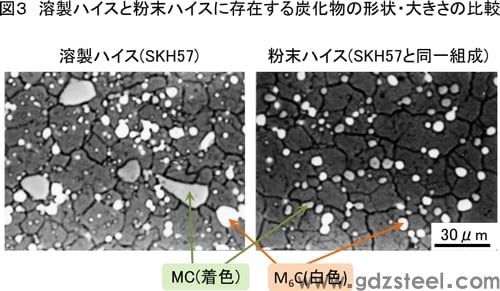

在高速工具钢等含V钢中以VC或V 4 C 3的形式存在，即使淬火也不会固溶，对提高耐磨性有很大贡献。除 VC 外，还有 WC、TiC、TaC 等，因为它们的硬度明显高于其他碳化物，因此被用作硬质合金的成分。例如，图 3 显示了高速工具钢中存在的 M 6和 MC 型碳化物。

(5) M 2 C 型硬质合金

M2C型在实用钢种中只有高速工具钢在550℃左右回火时才会析出，也是与回火相关的二次硬化因素之一，有助于产品的耐磨性。.. 然而，它是如此精细以至于无法用光学显微镜观察到。
