一种模具钢用锉平面装置的制作方法

　　本实用新型涉及模具钢生产加工技术领域，尤其是涉及一种模具钢用锉平面装置。

　　背景技术：

　　模具钢是用来制造冷冲模、热锻模、压铸模等模具的钢种。模具是机械制造、无线电仪表、电机、电器等工业部门中制造零件的主要加工工具。模具的质量直接影响着压力加工工艺的质量、产品的精度产量和生产成本，在模具制造过程中，需要对模具钢的表面进行平整度处理，通常是通过锉刀对模具钢的表面进行处理，现有技术中的模具钢大多数靠技术工人使用锉刀手动锉平表面，费时费力，为此我们提出一种模具钢用锉平面装置用以解决上述问题。

　　技术实现要素：

　　针对上述情况，为克服现有技术的缺陷，本实用新型提供一种模具钢用锉平面装置用以解决上述问题。

　　为实现上述目的，本实用新型一种模具钢用锉平面装置，包括工作台，所述工作台上设置有安装架，所述安装架可在工作台的竖直方向滑动，且安装架内滑动设有滑动板，所述滑动板在安装架内水平滑动，所述滑动板上滑动安装有锉刀架，且滑动板上安装有锉刀架驱动装置，所述锉刀架上滑动设置有锉刀，所述锉刀架上固定设有滑轨，所述锉刀和滑轨滑动连接，且锉刀和滑轨之间连接有复位弹簧，所述锉刀架上螺纹连接有调紧螺栓，所述调紧螺栓的下端和锉刀紧密接触。

　　优选的，所述锉刀架驱动装置包括矩形框架，所述矩形框架和锉刀架固定连接，所述矩形框架的上下内壁固定设有两根齿条，所述滑动板上转动安装有扇形齿轮，所述扇形齿轮和齿条啮合连接，所述滑动板上电性固定有电机，所述电机和扇形齿轮传动连接。

　　优选的，所述工作台上固定设有电动推杆，所述电动推杆的头部和安装架固定连接。

　　优选的，所述安装架内安装有丝杆传动机构，所述丝杆传动机构和滑动板传动连接。

　　有益效果：

　　1、本实用新型电动推杆可以带动安装架在工作台上进行升降，可以根据模具钢的高度调节锉刀的位置，丝杆电机带动丝杆转动，丝杆转动带动丝杆套滑动，从而带动滑动板在安装架内前后滑动，因为锉刀安装在滑动板上，故锉刀可以在模具钢的前后方向滑动来调节位置；

　　2、本实用新型电机带动扇形齿轮转动，扇形齿轮和上方的齿条连接时，带动矩形框架向一侧滑动，随着扇形齿轮的继续转动，扇形齿轮会和下方的齿条连接，带动矩形框架向另一侧滑动，从而使得锉刀在模具钢的表面来回锉动，对模具钢进行锉平处理，比较省力；

　　3、本实用新型锉刀架上固定设有滑轨，锉刀和滑轨滑动连接，且锉刀和滑轨之间连接有复位弹簧，锉刀架上螺纹连接有调紧螺栓，调紧螺栓的下端和锉刀紧密接触，锉刀可以在锉刀架上滑动，通过转动调紧螺栓可以调节锉刀的松紧度。

　　附图说明

　　附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

　　在附图中：

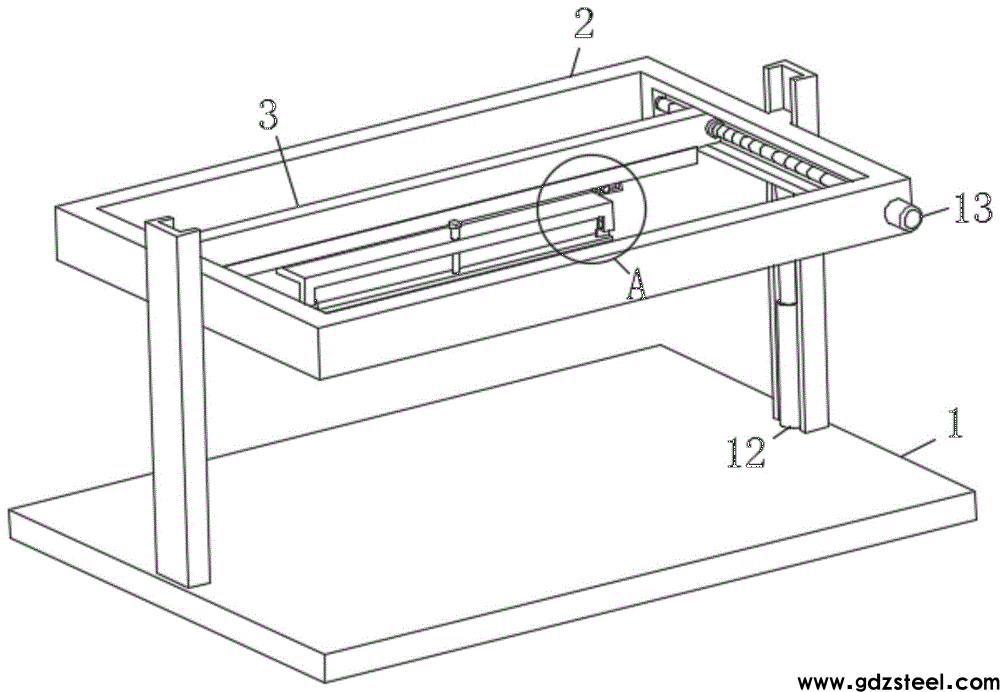

　　图1为本实用新型立体结构示意图。

　　图2为本实用新型图1中a处放大结构示意图。

　　图3为本实用新型后视图。

　　图4为本实用新型图3中b处放大结构示意图。

　　图中：1工作台、2安装架、3滑动板、4锉刀架、5锉刀、6复位弹簧、7调紧螺栓、8矩形框架、9齿条、10扇形齿轮、11电机、12电动推杆、13丝杆传动机构。

　　具体实施方式

　　下面结合附图1-4对本实用新型的具体实施方式做进一步详细说明。

　　由图1-4给出，本实用新型一种模具钢用锉平面装置，包括工作台1，工作台1上设置有安装架2，安装架2可在工作台1的竖直方向滑动，且安装架2内滑动设有滑动板3，滑动板3在安装架2内水平滑动，滑动板3上滑动安装有锉刀架4，且滑动板3上安装有锉刀架驱动装置，锉刀架4上滑动设置有锉刀5，锉刀架4上固定设有滑轨，锉刀5和滑轨滑动连接，且锉刀5和滑轨之间连接有复位弹簧6，锉刀架4上螺纹连接有调紧螺栓7，调紧螺栓7的下端和锉刀5紧密接触，锉刀5可以在锉刀架4上滑动，通过转动调紧螺栓7可以调节锉刀5的松紧度。

　　锉刀架驱动装置包括矩形框架8，矩形框架8和锉刀架4固定连接，矩形框架8的上下内壁固定设有两根齿条9，滑动板3上转动安装有扇形齿轮10，扇形齿轮10和齿条9啮合连接，滑动板3上电性固定有电机11，电机11和扇形齿轮10传动连接，电机11带动扇形齿轮10转动，扇形齿轮10和上方的齿条9连接时，带动矩形框架8向一侧滑动，随着扇形齿轮10的继续转动，扇形齿轮10会和下方的齿条9连接，带动矩形框架8向另一侧滑动，从而使得锉刀5在模具钢的表面来回锉动，对模具钢进行锉平处理。

　　工作台1上固定设有电动推杆12，电动推杆12的头部和安装架2固定连接，电动推杆12可以带动安装架2在工作台1上进行升降，可以根据模具钢的高度调节锉刀5的位置。

　　安装架2内安装有丝杆传动机构13，丝杆传动机构13和滑动板3传动连接，丝杆传动机构13为现有技术，通过丝杆电机带动丝杆转动，丝杆转动带动丝杆套滑动，从而带动滑动板3在安装架2内前后滑动，因为锉刀5安装在滑动板3上，故锉刀5可以在模具钢的前后方向滑动来调节位置。

　　工作原理：本实用新型电动推杆12可以带动安装架2在工作台1上进行升降，可以根据模具钢的高度调节锉刀5的位置，丝杆电机带动丝杆转动，丝杆转动带动丝杆套滑动，从而带动滑动板3在安装架2内前后滑动，因为锉刀5安装在滑动板3上，故锉刀5可以在模具钢的前后方向滑动来调节位置，电机11带动扇形齿轮10转动，扇形齿轮10和上方的齿条9连接时，带动矩形框架8向一侧滑动，随着扇形齿轮10的继续转动，扇形齿轮10会和下方的齿条9连接，带动矩形框架8向另一侧滑动，从而使得锉刀5在模具钢的表面来回锉动，对模具钢进行锉平处理，比较省力，锉刀架4上固定设有滑轨，锉刀5和滑轨滑动连接，且锉刀5和滑轨之间连接有复位弹簧6，锉刀架4上螺纹连接有调紧螺栓7，调紧螺栓7的下端和锉刀5紧密接触，锉刀5可以在锉刀架4上滑动，通过转动调紧螺栓7可以调节锉刀5的松紧度。

　　更后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

　　技术特征：

　　1.一种模具钢用锉平面装置，包括工作台(1)，其特征在于，所述工作台(1)上设置有安装架(2)，所述安装架(2)可在工作台(1)的竖直方向滑动，且安装架(2)内滑动设有滑动板(3)，所述滑动板(3)在安装架(2)内水平滑动，所述滑动板(3)上滑动安装有锉刀架(4)，且滑动板(3)上安装有锉刀架驱动装置，所述锉刀架(4)上滑动设置有锉刀(5)，所述锉刀架(4)上固定设有滑轨，所述锉刀(5)和滑轨滑动连接，且锉刀(5)和滑轨之间连接有复位弹簧(6)，所述锉刀架(4)上螺纹连接有调紧螺栓(7)，所述调紧螺栓(7)的下端和锉刀(5)紧密接触。

　　2.根据权利要求1所述的一种模具钢用锉平面装置，其特征在于，所述锉刀架驱动装置包括矩形框架(8)，所述矩形框架(8)和锉刀架(4)固定连接，所述矩形框架(8)的上下内壁固定设有两根齿条(9)，所述滑动板(3)上转动安装有扇形齿轮(10)，所述扇形齿轮(10)和齿条(9)啮合连接，所述滑动板(3)上电性固定有电机(11)，所述电机(11)和扇形齿轮(10)传动连接。

　　3.根据权利要求1所述的一种模具钢用锉平面装置，其特征在于，所述工作台(1)上固定设有电动推杆(12)，所述电动推杆(12)的头部和安装架(2)固定连接。

　　4.根据权利要求1所述的一种模具钢用锉平面装置，其特征在于，所述安装架(2)内安装有丝杆传动机构(13)，所述丝杆传动机构(13)和滑动板(3)传动连接。技术总结
