模腔和型芯

　　模具围绕零件，分为凸部和凹部。

　　・凸部为Core

　　・凹部为Cavity

　　叫做。核心也称为阳腔，腔也称为阴腔。

　　这两个模具零件是成型模具中更重要的零件。

　　由于“腔体”的本义是“腔体” ，因此也可以指腔体中被树脂填充的部分。模具商说“型腔”时，可能是指型腔部分，所以更好从现场情况猜测。* 有时缩写为“cabi”。

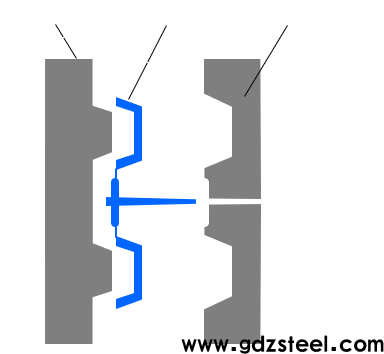

　　型腔和型芯结合形成型腔，将塑料注入型腔，完成成型产品。

　　型腔通常具有代表零件外观的形状。

　　例如，在智能手机外壳的情况下，表面是一个空腔。而里面看不见的部分就是核心。

　　型腔是倾斜的，以便更容易从模具中取出零件。因此，模具一打开，零件就会离开型腔。

　　当模具打开时，零件会粘在型芯上。模具完全打开后，通过一个销钉将其从模具中取出，该销钉将芯侧的零件伸出。

　　因此，在注塑机上安装模具时，型腔始终位于固定侧，型芯位于可动侧。

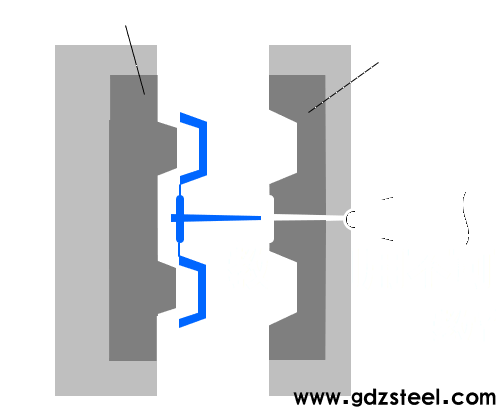

　　型腔和型芯模具结构

　　型腔和型芯通常是嵌套的，而不是直接雕刻在模具中。

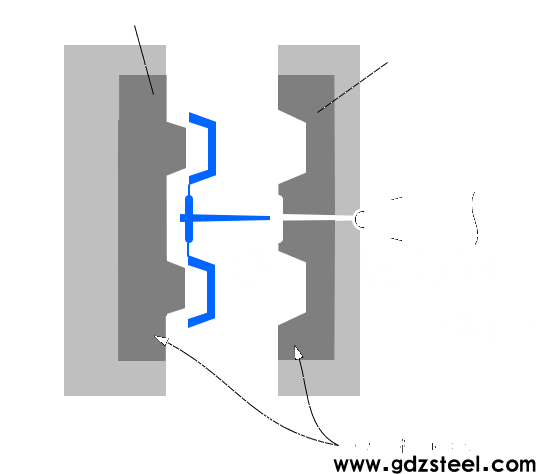

　　套料结构是将模具加工成如图所示的型腔，并附上型腔和型芯作为套料。

　　考虑到模具强度，更好直接在模具上制作产品的倒置形状。但考虑到模具的可加工性，更好采用嵌套结构。这是因为可以通过仅切除必要的部分而不是从大型模具材料中切除来减少加工时间和加工成本。

　　此外，如果您使用嵌套结构，

　　-易于更换模具零件。

　　-易于加工模具。

　　- 好的模具材料只能应用于嵌套零件。

　　总的来说，似乎有很多嵌套模具，因为它具有诸如。
