(进口s136热处理硬度)00Ni18Co9Mo5TiAl马氏体时效钢

00Ni18Co9Mo5TiAl热处理硬度53~54·HRC

00Ni18Co9Mo5TiAl钢是非常典型的马氏体时效钢，是一种时效硬化型塑胶模具钢材，钢中碳含量较低，对时效硬化起的作用的铝合金时Ti、Al、Co、Mo。残渣对马氏体时效硬化钢的性能危害非常大，对抗拉强度较高的钢危害实际效果更显著。这就需要该钢通过真空泵冶炼厂，降低残渣、缩松和铸钢件中的含供气量，以确保钢有不错的韧性和缓解疲劳性能。

在18Ni钢中，碳对钢的抗压强度危害非常大，降低钢的含碳量，也会使马氏体抗压强度明显提升。但在把碳的成分成绩增加到0.03%后，又会减少钢的抗拉强度。因此马氐体时效钢碳的质量浓度不适合超出0.03%.

18Ni钢中的S是有危害的。S以硫酸盐存有于钢内，并沿热扎方位遍布，造成钢的各种各样，因而规定尽可能减少18Ni钢中的硫含量。18Ni钢中添加很多的Ni，关键功能是确保离子晶体热处理后能得到单一的马氏体，次之Ni对Mo功效产生时效加强相Ni3Mo，当Ni的质量浓度超出10%时，还能提升马氏体时效钢的开裂韧性。

18Ni钢热处理回火之后产生极低碳马氏体，强度为28~3OHRC，时效解决之后，因为多种类型的金属材料间化台无的脱溶进行析出获得时效硬化，强度可以升高到50HRC，这种钢在高韧性、高韧性的情况下，仍具备较好的韧性、韧性和高的开裂韧性。与此同时，这种钢无冷工硬化，时效热处理工艺形变小，电焊焊接性能优良，表面还能够渗氮处理等。

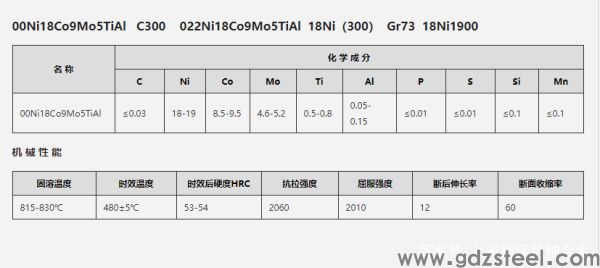

?00Ni18Co9Mo5TiAl热处理硬度是52-54HRC，00Ni18Co9Mo5TiAl相匹配18Ni(300)。18Ni(300)马氏体时效钢是以无碳或极低碳Fe-Ni马氏体为基材，通过时效解决使金属材料间化学物质沉积硬化的一种超高强度钢板。这种钢的抗压强度并不来自于碳，而来自于金属材料间化学物质的沉积。18Ni(300)化 学 成 分：C：≤0.03Ni：18-19Co：8.5-9.5Mo：4.6-5.2Ti：0.5-0.8Al：0.05-0.15P：≤0.01S：≤0.01Si：≤0.1Mn：≤0.118Ni钢热处理回火之后产生极低碳马氏体，强度为28~30HRC，时效解决之后，因为多种类型的合金间化学物质的脱溶进行析出获得时效硬化，强度可以升高到50HRC。18Ni钢突显的特性是，在极高抗压强度、高韧性的情况下，仍具备较好的韧性和高的开裂韧性。与此同时，这种钢无冷工硬化，时效热处理工艺形变小，电焊焊接性能优良，表面还能够渗氮处理等。18Ni马氏体时效钢具备较高的強度和强度（极高抗压强度，表面强度50~54HRC），兼顾优良的韧性和可塑性，是生产制造航天航空和国防科技武器装备的一种重要原材料，在航空公司、航空航天、精密机械制造等行业领域得到广泛运用，现阶段在世界各国普遍用于生产制造冲压发动机外壳、铀放射性核素离心分离机快速转筒等精密加工载重零件的原材料。

?
