CPM 10V 粉末金属工具钢

　　CPM 10V粉末金属工具钢是一种多功能工具和模具钢，具有极高的耐磨性和相对较高的冲击韧性。大量的硬质钒碳化物提供了高耐磨性。良好的冲击韧性是粉末冶金 (PM) 微观结构的细晶粒、小碳化物和卓越清洁度的结果。CPM 10V 的耐磨性明显优于 D2 和 D7 等高碳、高铬模具钢。

　　作品

　　C锰和铬莫五

　　2.450.500.905.251.309.75

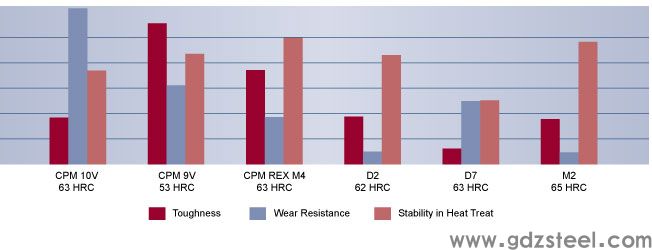

　　相对属性

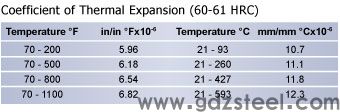

　　物理性质

　　密度： 0.268 lb/in 3 (7418 kg/m 3 )

　　比重： 7.41

　　弹性模量： 32 x 10 6 psi (221GPa)

　　可加工性：1% 碳钢的 35-40%

　　热处理说明

　　临界温度： Ac1：1540°F (838°C)

　　硬化

　　预热： 1500-1550°F (816-845°C)，均衡。

　　奥氏体化(高温)：从预热中快速加热，通常通过转移到第二个炉子。

　　为获得更佳耐磨性：

　　浸泡 5 至 15 分钟

　　炉或盐浴：2150 (1177°C)

　　为了平衡耐磨性和韧性：

　　浸泡 15 至 30 分钟。

　　炉或盐浴：2050°F (1121°C)

　　为了获得更大的韧性和更小的冷却变形：

　　浸泡 30 到 60 分钟。

　　熔炉：1975°F (1080°C)

　　盐浴：1950°F (1066°C)

　　淬火：空气、加压气体、温油或盐。厚度小于 3 英寸的部分可以空冷至更大硬度。必须使用以下方法之一以更快的速度淬火 3 英寸或更厚的部分，以获得更大硬度。对于加压气体，炉子的更小淬火压力应为 4 巴。淬火速率低于 1000°F (538°C) 对于获得所需性能至关重要。

　　对于油，淬火至黑色，大约 900°F (482°C)，然后在静止空气中冷却至 150-125°F (66-51°C)。对于保持在 1000-1100°F (538-593°C) 的盐，在盐中平衡，然后在静止空气中冷却至 150-125°F (66-51°C)。

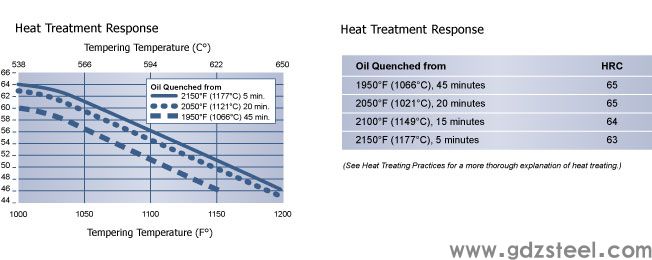

　　回火：淬火后立即回火。典型温度范围为 1000-1100°F (538-593°C)。不要回火低于 1000°F (538°C)。在该温度下保持 2 小时，然后空气冷却至环境温度。需要双重回火。在 2100°F (1149°C) 或更高温度下进行奥氏体化时需要三次回火。

　　退火

　　退火必须在热加工后和再硬化前进行。

　　以不超过每小时 400°F(每小时 222°C)的速率加热至 1600 - 1650°F(871 - 899°C)，并在该温度下保持每英寸更大厚度 1 小时：更少 2 小时。然后用炉子以不超过每小时 30°F(每小时 17°C)的速度缓慢冷却至 1000°F(538°C)。在炉内或空气中继续冷却至环境温度。所得硬度应更大为 277 HBW。
