CPM 9V 粉末金属工具钢

  CPM 9V是一种粉末金属工具钢,具有非常高的耐磨性和高冲击韧性。大量的硬质钒碳化物提供了高耐磨性。CPM 9V 比 CPM 10V 含有更少的碳和钒,导致可达到的硬度更低,耐磨性略低,但韧性显着增加。较低的碳含量还使 CPM 9V 能够用于抗热疲劳开裂性很重要的温热和热工应用。与 CPM 10V 和高速钢相比,CPM 9V 可用于独特的工具应用,以提高韧性,与 D2 和其他工具钢相比,提高耐磨性。

  应用: CPM 9V 广泛用于塑料注射进给螺杆、止回阀、剪切刀片和锻模。

  作品

  C锰和铬莫五

  1.900.500.905.251.309.10

  相对属性



CPM 9V 工具钢比较,高速钢,哈德逊工具钢

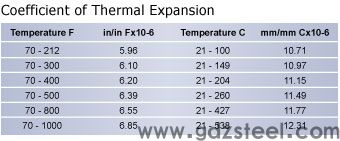

热膨胀、9V 工具钢、Hudson 工具钢


  物理性质

  密度: 0.267 lb/in 3 (7418 kg/m 3 )

  比重: 7.41

  弹性模量: 32 x 10 6 psi (221GPa)

  可加工性:1% 碳钢的 35-40%

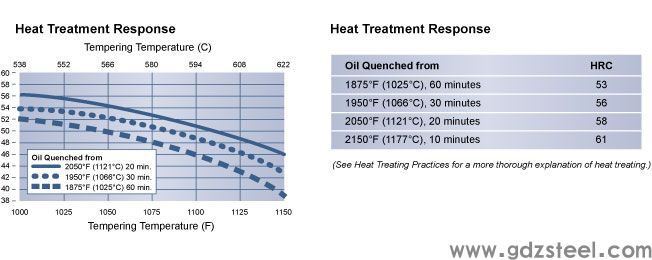

热处理响应,9V 工具钢,Hudson 工具钢


  热处理说明

  临界温度: Ac1:1590°F (866°C)

  硬化

  预热: 1500-1550°F (816-845°C),均衡。

  奥氏体化(高温):从预热中快速加热,通常通过转移到第二个炉子。

  更高的耐磨性:

  炉或盐浴:2050°F (1121°C)

  在该温度下至少浸泡 25 分钟

  为了平衡耐磨性和韧性:

  炉或盐浴:1950-2000°F (1066-1093°C)

  在该温度下至少浸泡 25 分钟

  为了获得最大的韧性和最小的冷却变形:

  熔炉:1900°F (1038°C)

  盐浴:1875°F (1025°C)

  在该温度下至少浸泡 45 分钟

  淬火:空气、加压气体、温油或盐。温油或盐浴淬火将产生最大的硬化反应。对于加压气体,炉子的最小淬火压力应为 4 巴。淬火速率低于 1000°F (538°C) 对于获得所需性能至关重要。

  对于油,淬火至黑色,大约 900°F (482°C),然后在静止空气中冷却至 150-125°F (66-51°C)。对于保持在 1000-1100°F (538-593°C) 的盐,在盐中平衡,然后在静止空气中冷却至 150-125°F (66-51°C)。

  回火:淬火后立即回火。典型温度范围为 1000-1100°F (538-593°C)。不要回火低于 1000°F (538°C)。在该温度下保持 2 小时,然后空气冷却至环境温度。需要双重回火。当奥氏体化温度高于 2050°F (1121°C) 时,需要三次回火。

  退火

  退火必须在热加工后和再硬化前进行。

  以不超过每小时 400°F(每小时 222°C)的速率加热至 1600-1650°F(871-899°C),并在该温度下保持每英寸最大厚度 1 小时;最少2小时。然后用炉子以不超过每小时 30°F(每小时 17°C)的速度缓慢冷却至 1000°F(538°C)。在炉内或空气中继续冷却至环境温度。所得硬度应最大为 277 HBW。


1、本站目前拥有近 1000+ 精品收费资源,现在加入VIP会员即可全部下载。
2、本资源部分来源其他付费资源平台或互联网收集,如有侵权请联系及时处理。
原文链接:优钢网 » CPM 9V 粉末金属工具钢

发表评论

加载中~

加入本站VIP会员订阅计划,海量钢材知识免费查看

目前为止共有 3654 位优秀的VIP会员加入! 立刻加入VIP会员
