CPM 15V 粉末金属工具钢

　　CPM 15V 粉末金属工具钢CPM 15V粉末金属工具钢为冷作工具钢提供无与伦比的耐磨性。与 CPM 10V 相比，它的微观结构中含有更多的碳化钒，并在 10V 已被证明成功的应用中提供更高的耐磨性和更长的刀具寿命。CPM 15V 还提供了一种整体硬质合金的替代品，其中硬质合金因断裂而失效，或者复杂的刀具设计使硬质合金制造困难或存在风险。

　　作品

　　C锰和铬莫五

　　3.400.500.905.251.3014.50

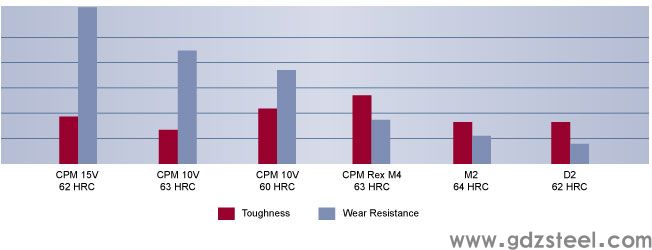

　　相对属性

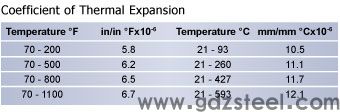

　　物理性质

　　密度： 0.262 lb/in 3 (7.25 g/cm 3 )

　　弹性模量： 34 x 10 6 psi (235GPa)

　　热处理说明

　　临界温度： Ac1：1540°F (838°C)

　　硬化

　　预热： 1500-1550°F (816-845°C)，均衡。建议在 1850-1900°F (1010-1040°C) 进行第二个预热阶段，用于真空或气氛硬化。

　　奥氏体化(高温)：从预热中快速加热，通常通过转移到第二个炉子。

　　炉或盐浴：1950-2150°F (1065-1175°C)

　　在温度下浸泡 10-30 分钟。

　　淬火：空气、加压气体、温油或盐。厚度小于 3 英寸的部分可以空冷至更大硬度。必须使用以下方法之一以更快的速度淬火 3 英寸或更厚的部分，以获得更大硬度。

　　对于加压气体，炉子的更小淬火压力应为 4 巴。淬火速率低于 1000°F (538°C) 对于获得所需性能至关重要。

　　对于油，淬火至黑色，大约 900°F (482°C)，然后在静止空气中冷却至 150-125°F (66-51°C)。

　　对于保持在 1000-1100°F (538-593°C) 的盐，在盐中平衡，然后在静止空气中冷却至 150-125°F (66-51°C)。

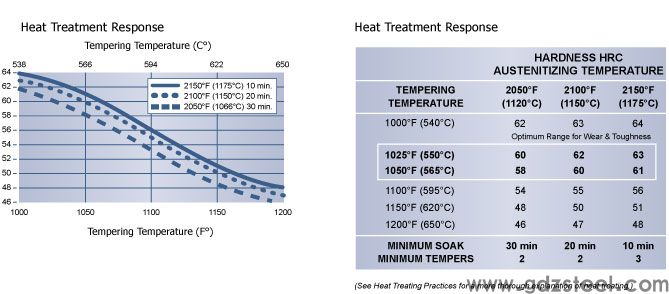

　　回火：淬火后立即回火。典型温度范围为 1000-1100°F (538-593°C)。不要回火低于 1000°F (538°C)。在该温度下保持 2 小时，然后空气冷却至环境温度。需要双重回火。在 2100°F (1149°C) 或更高温度下进行奥氏体化时需要三次回火。

　　尺寸变化：+0.04/0.05%

　　退火

　　退火必须在热加工后和再硬化前进行。

　　以不超过每小时 400°F(每小时 222°C)的速率加热至 1600°F(871°C)，并在该温度下每英寸更大厚度保持 1 小时;更少2小时。然后用炉子以不超过每小时 30°F(每小时 17°C)的速度缓慢冷却至 1000°F(538°C)。在炉内或空气中继续冷却至环境温度。所得硬度应更大为 277 HBW。
